КОЧЕТОВСКИЙ ГИДРОУЗЕЛ

При устройстве системы водопонижения на объекте: «Кочетовский гидроузел. Строительное водопонижение» было пробурено и оборудовано 75 водопонизительных скважин, пробурено 26 пьезометрические скважины, смонтировано 8 иглофильтровых установок, 15 зумпфов, проложено более 1800 метров сбросных трубопроводов различного диаметра, смонтировано более 600 метров напорно-всасывающего коллектора иглофильтровых установок, выполнены полностью электромонтажные работы. Все работы выполнялись собственными силами. Поэтапная эксплуатация системы длилась около трёх лет.
Уникальность объекта: производство работ велось в непосредственной близости реки Дон, что оказывало влияние, как и на производство буровых работ, так и на эксплуатацию системы водопонижения, особенно во время паводка.

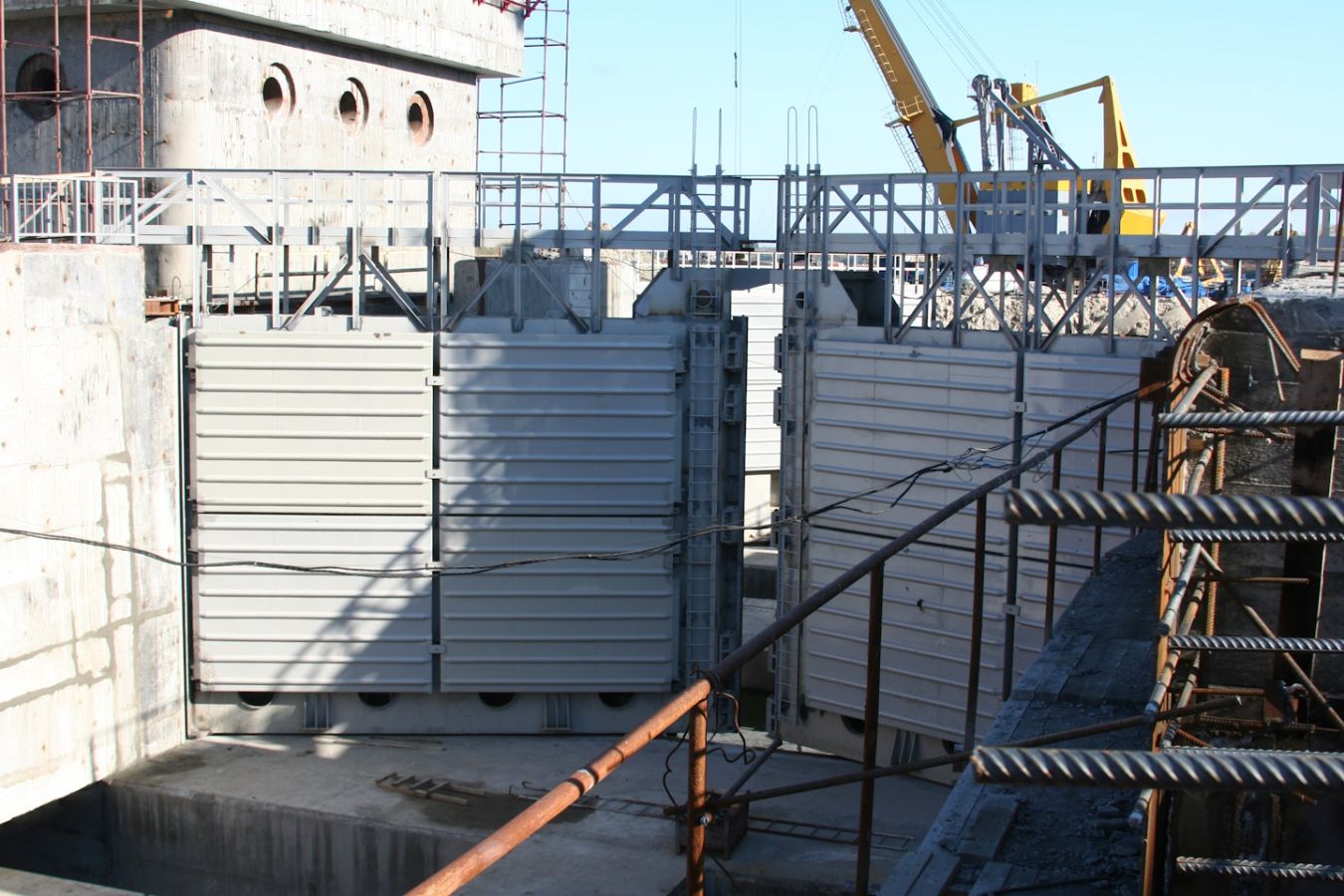

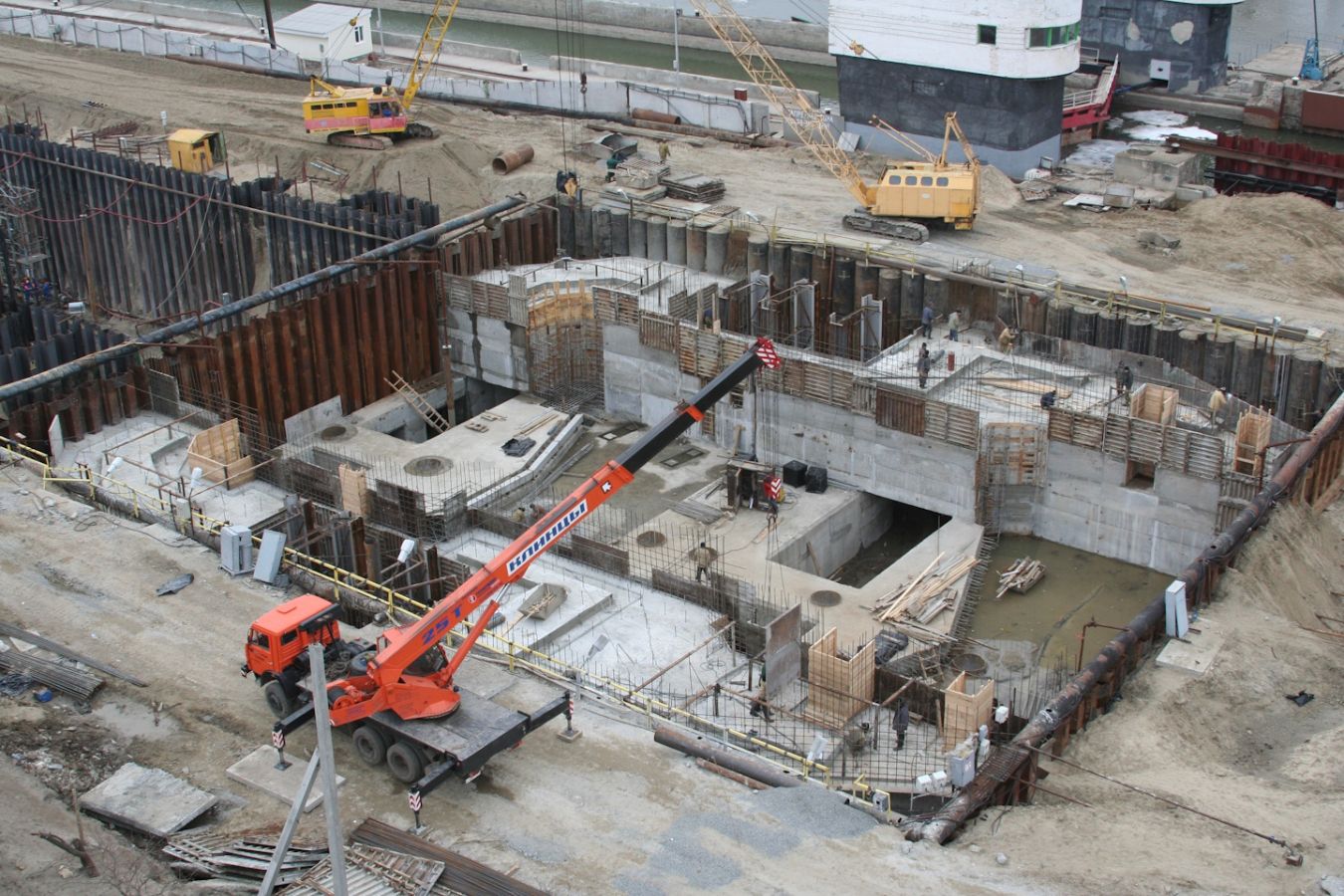

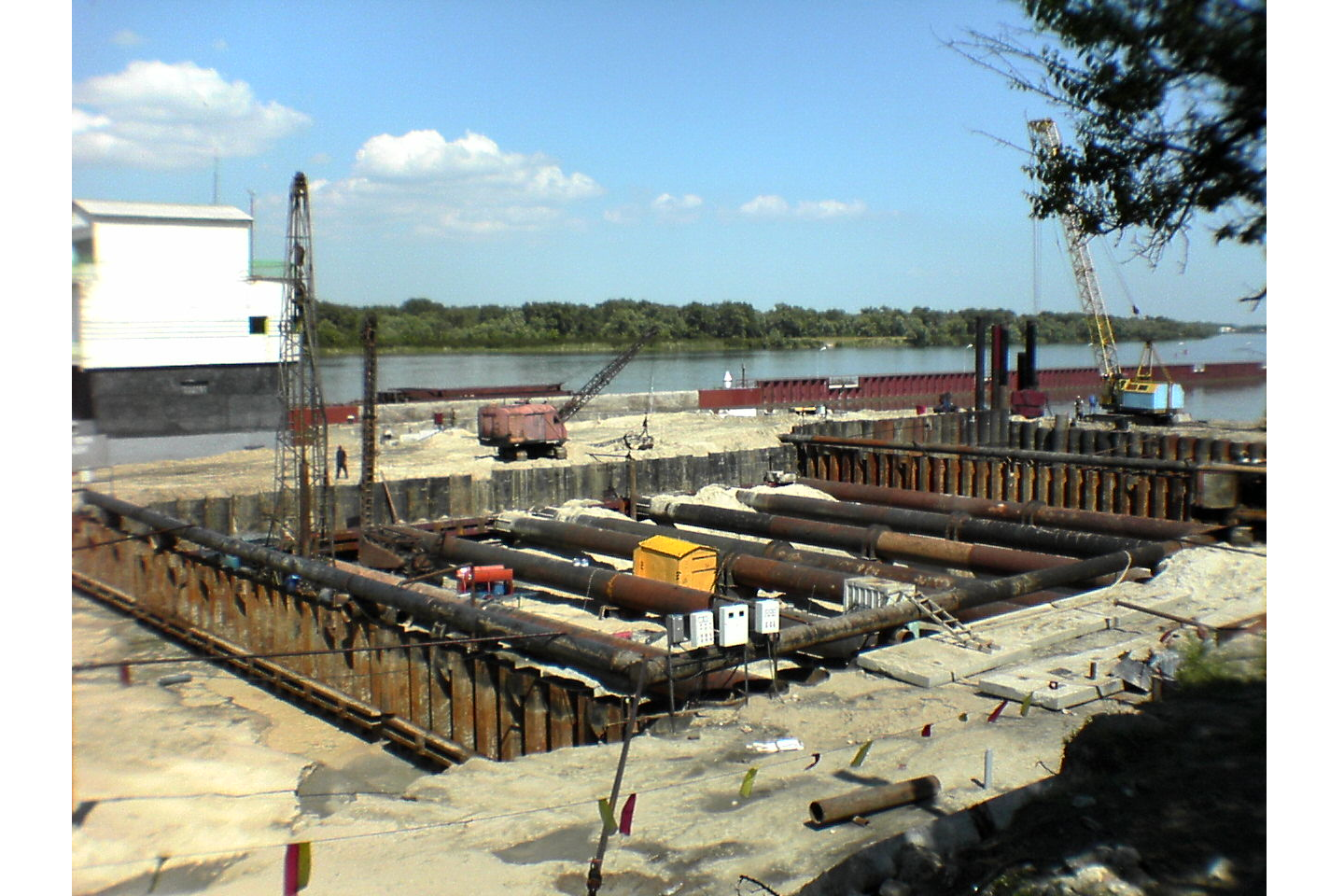

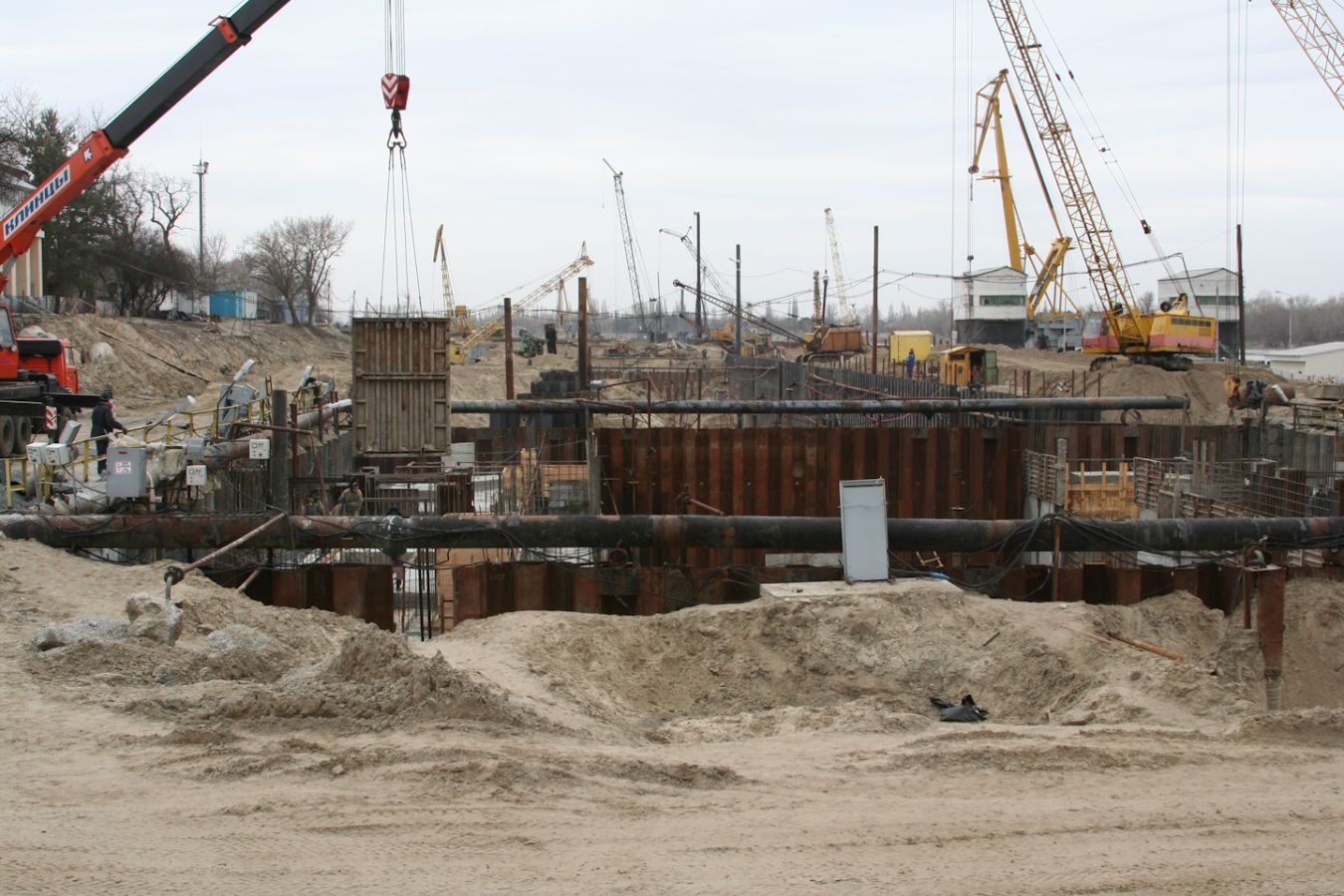

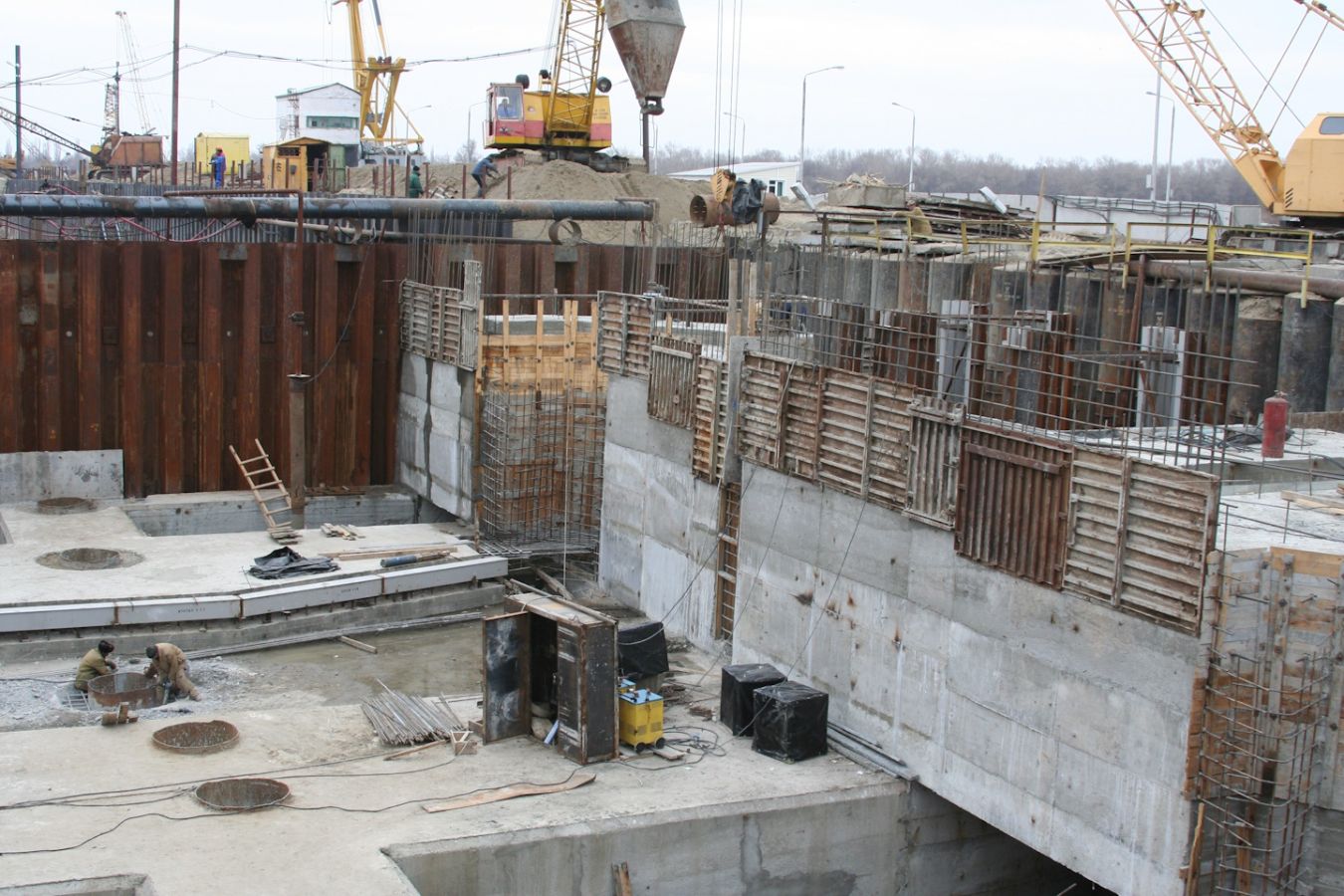

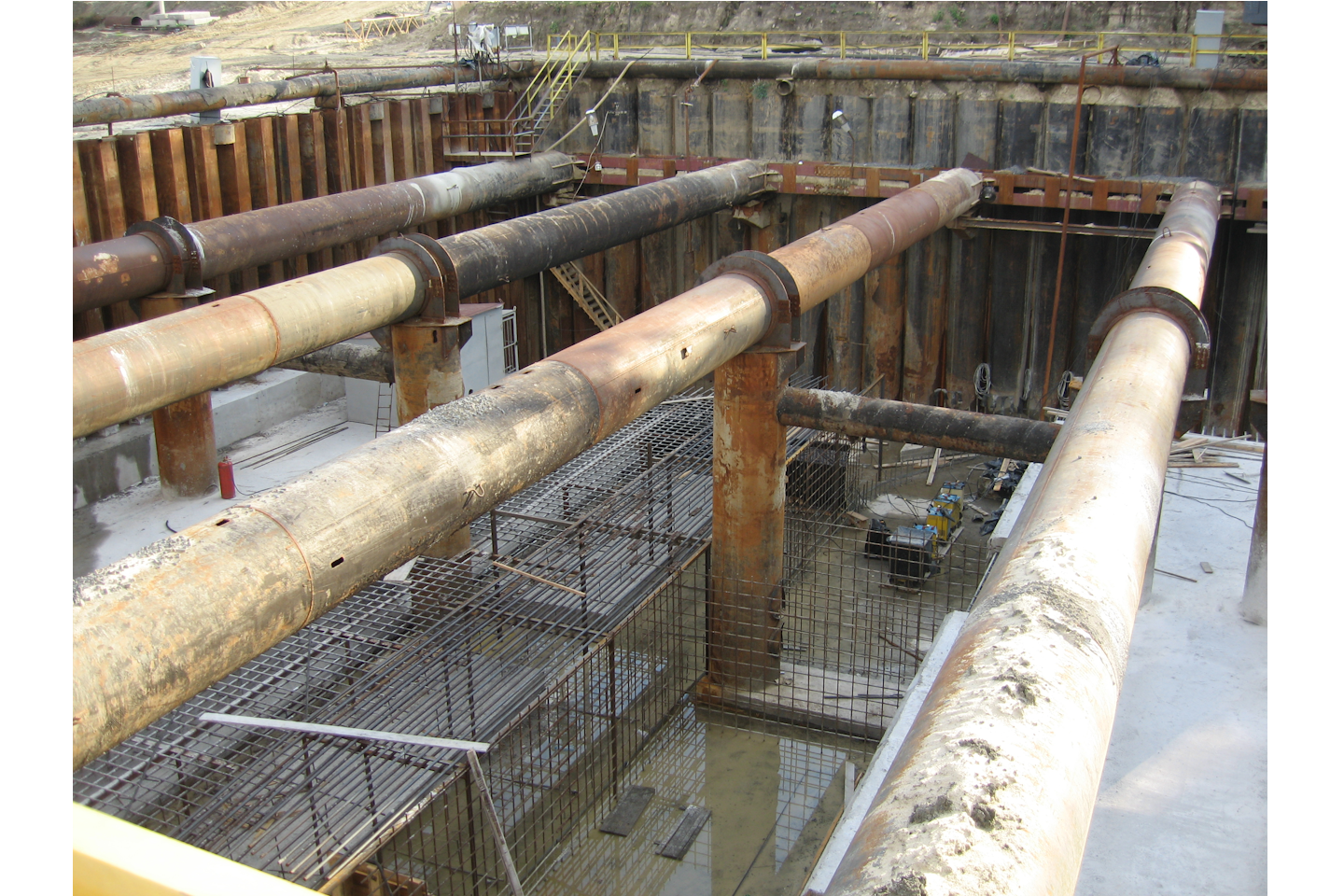

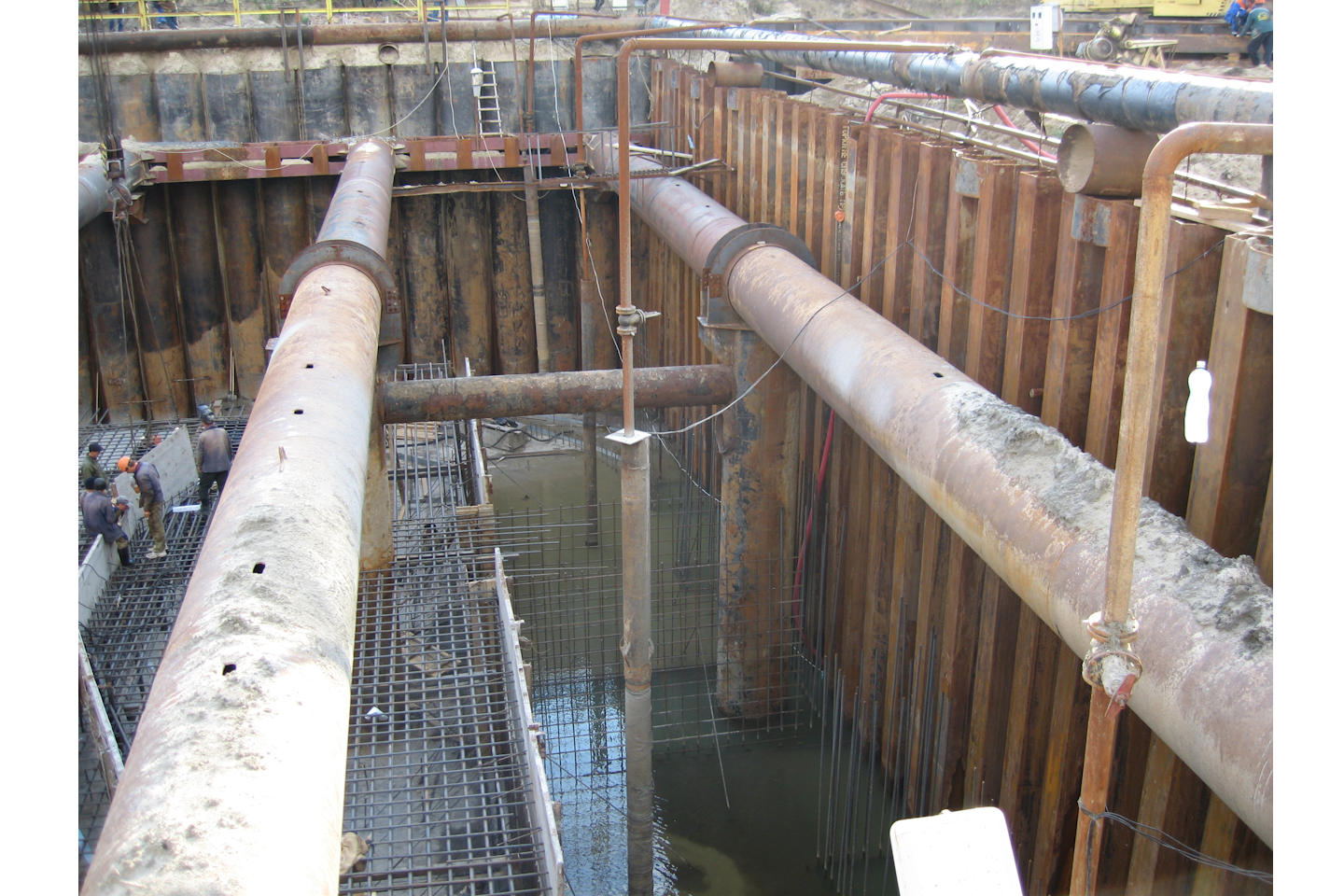

Верхняя голова

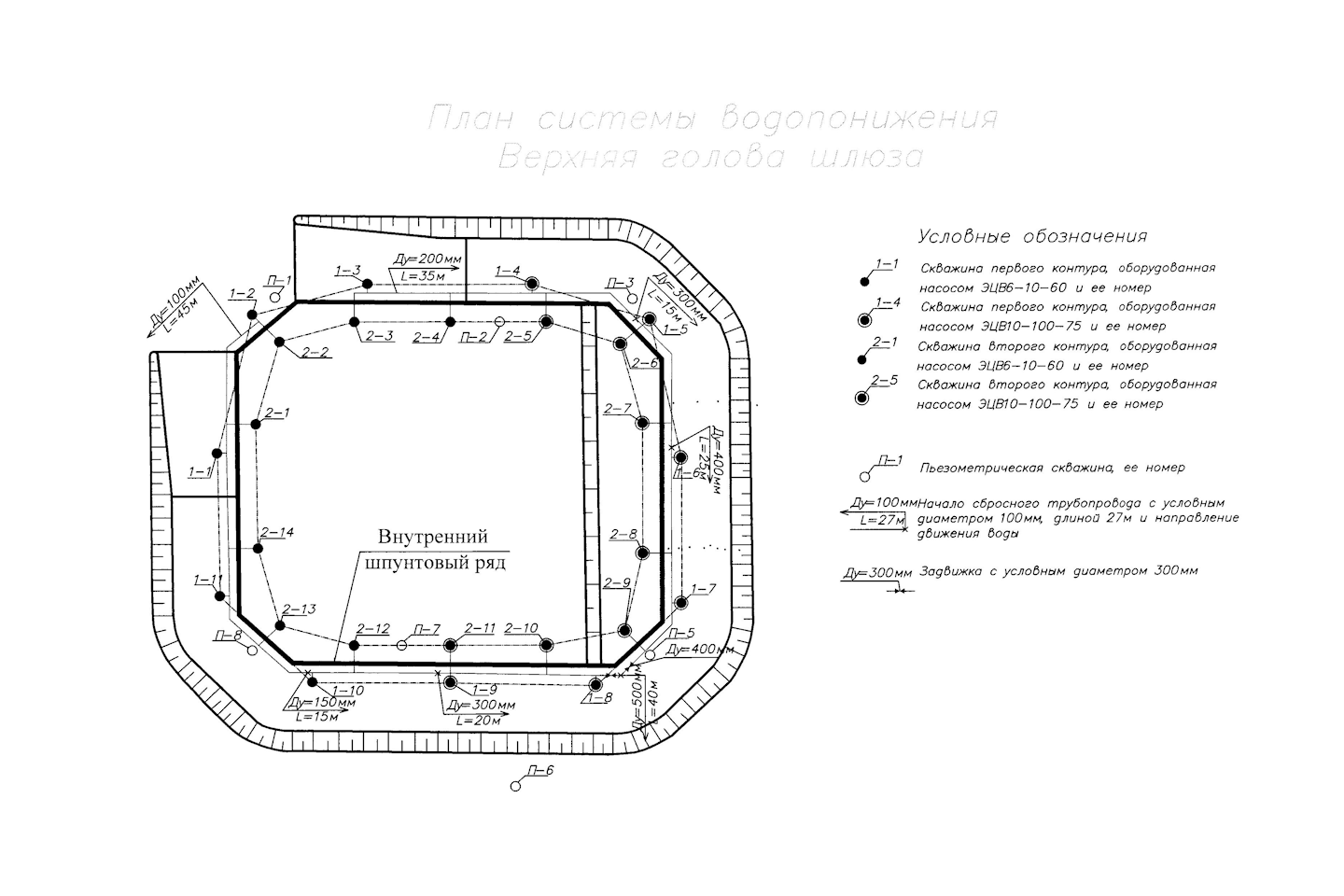

Водопонижение состоит из двух контуров скважин и дополнительного контура иглофильтровых установок, установленных внутри основного котлована. Внешний контур водопонижения состоит из 11 скважин, устраиваемых между рядами ограждения вдоль внутреннего ряда шпунта. Внутренний контур водопонижения состоит из 14 скважин, устраиваемых внутри ограждения основного котлована, все скважины оборудованы фильтровыми колоннами диаметром 273 мм и насосами ЭЦВ необходимой производительности. По окончанию разработки котлована по дну устраиваются траншеи открытого водоотлива с двумя зумпфами, оборудованными насосами ГНОМ 40-25. Для наблюдения за уровнем грунтовых вод в строительный и эксплуатационный период пробурено 8 пьезометрических скважин, оборудованных фильтровыми колоннами диаметром 127 мм.

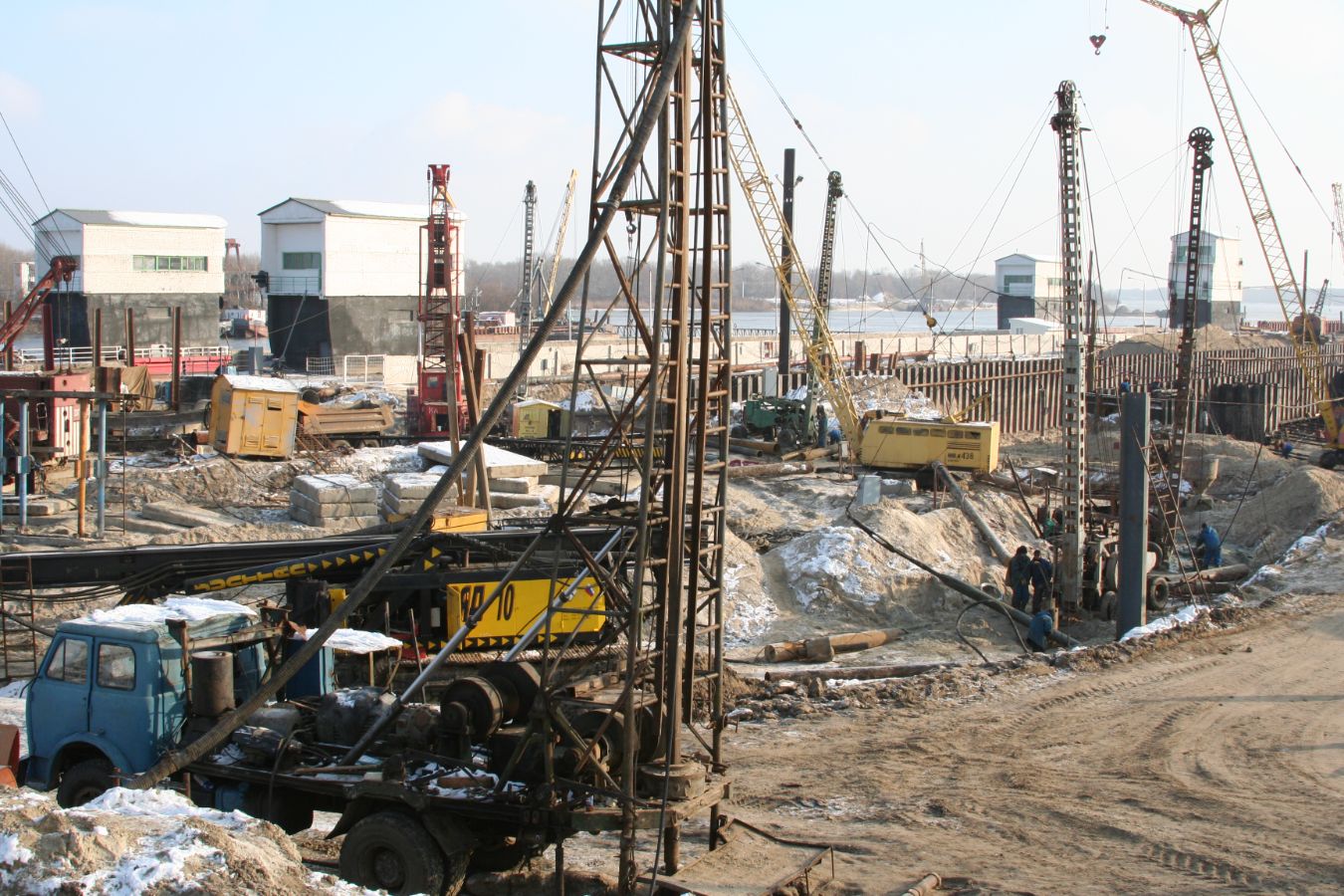

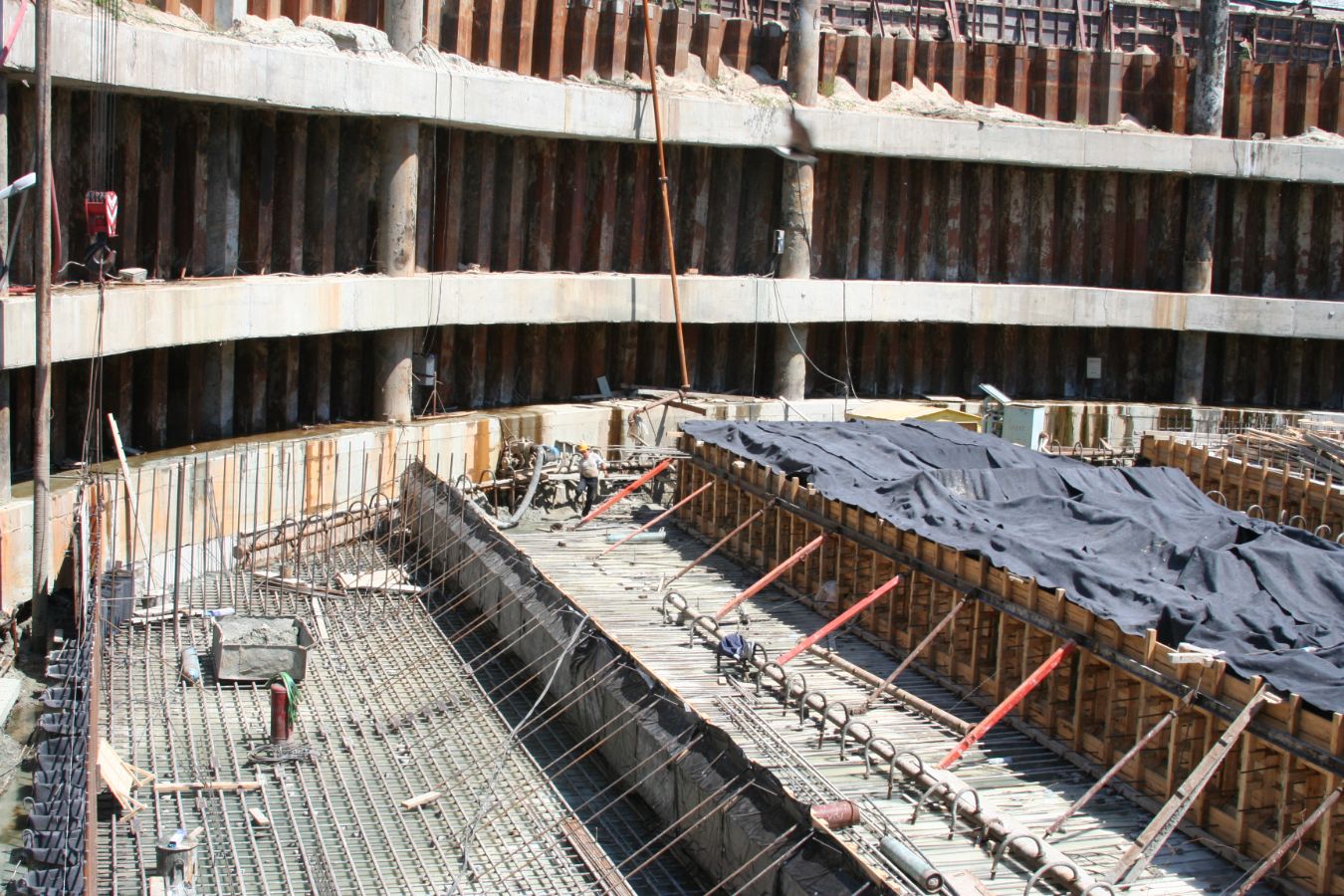

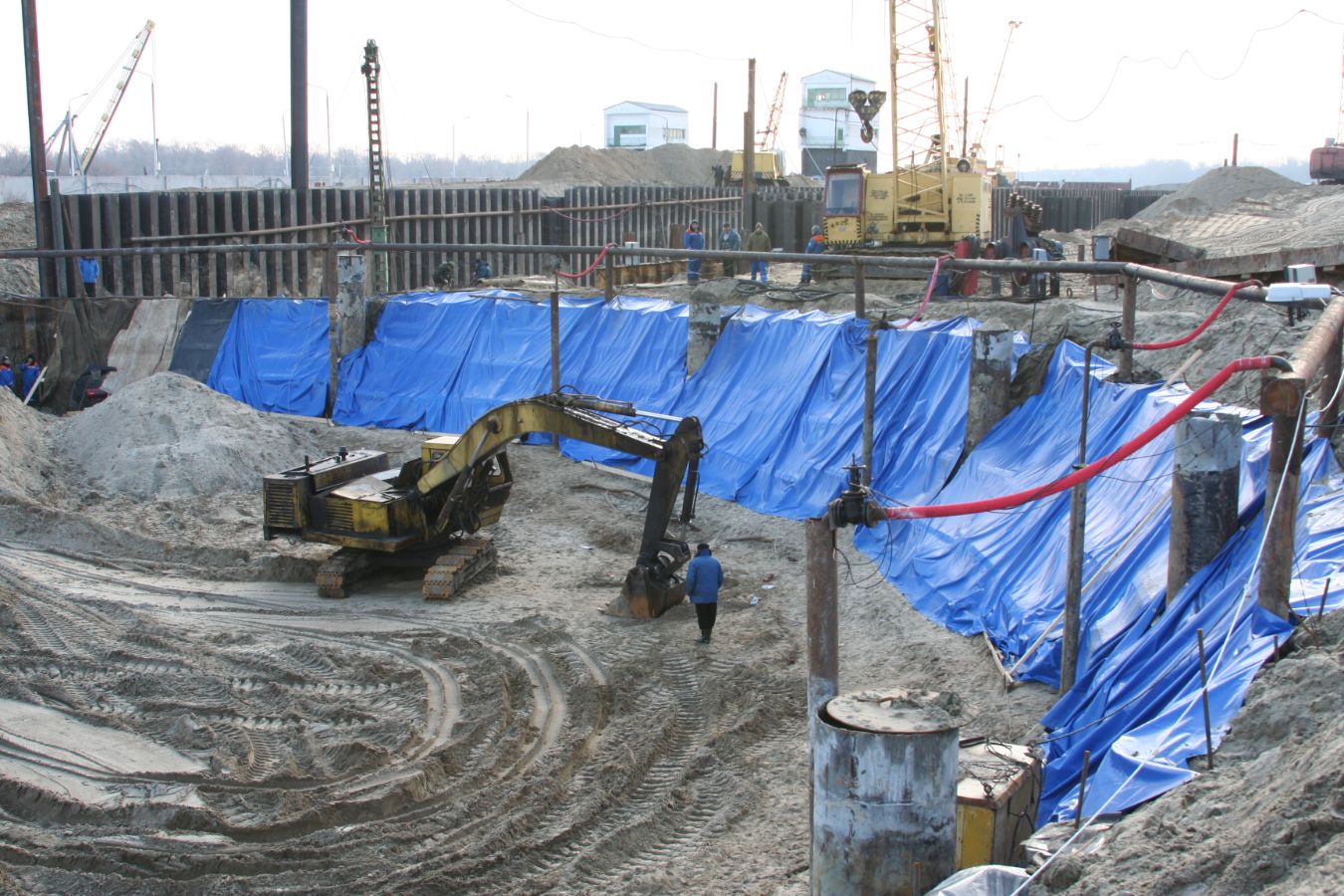

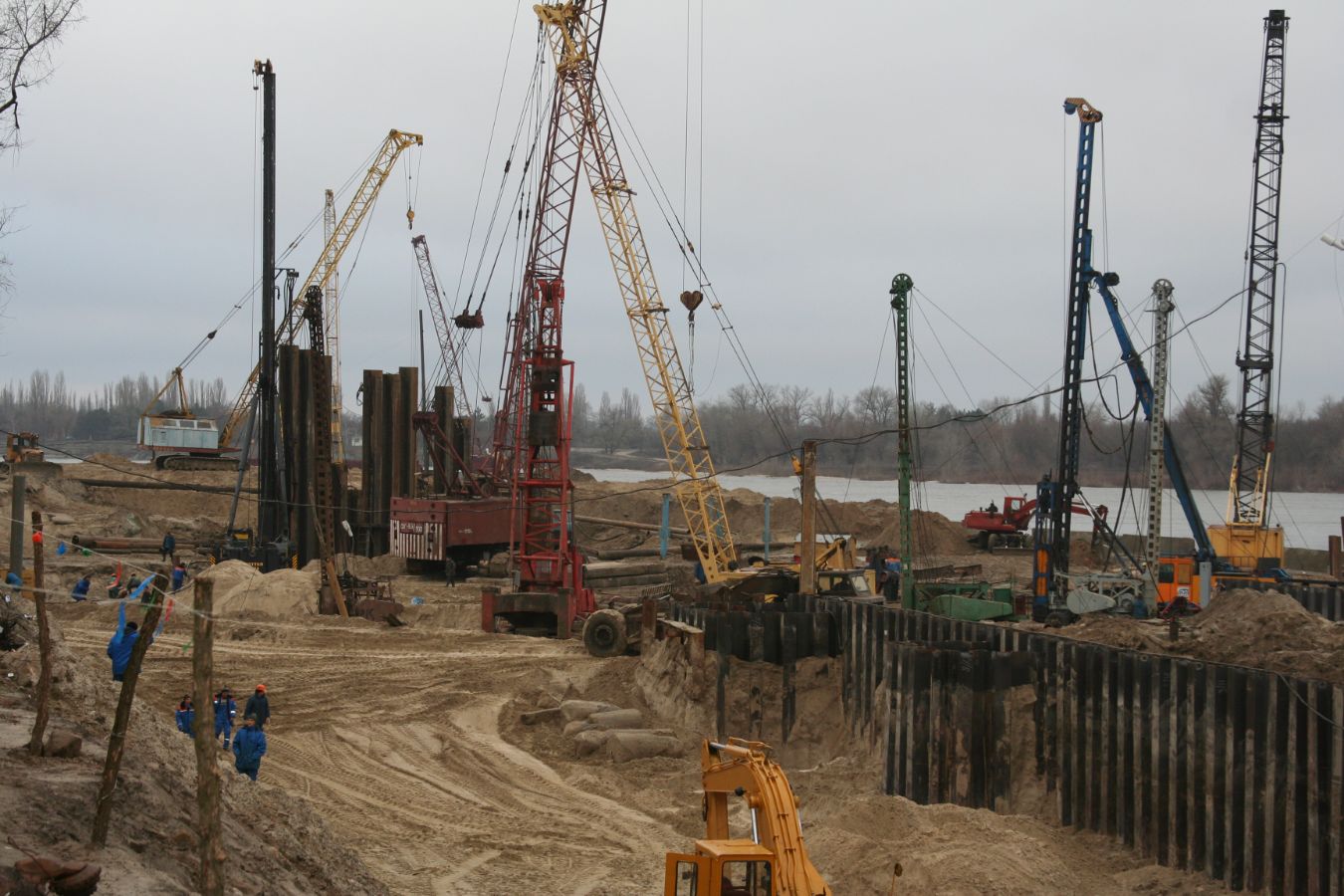

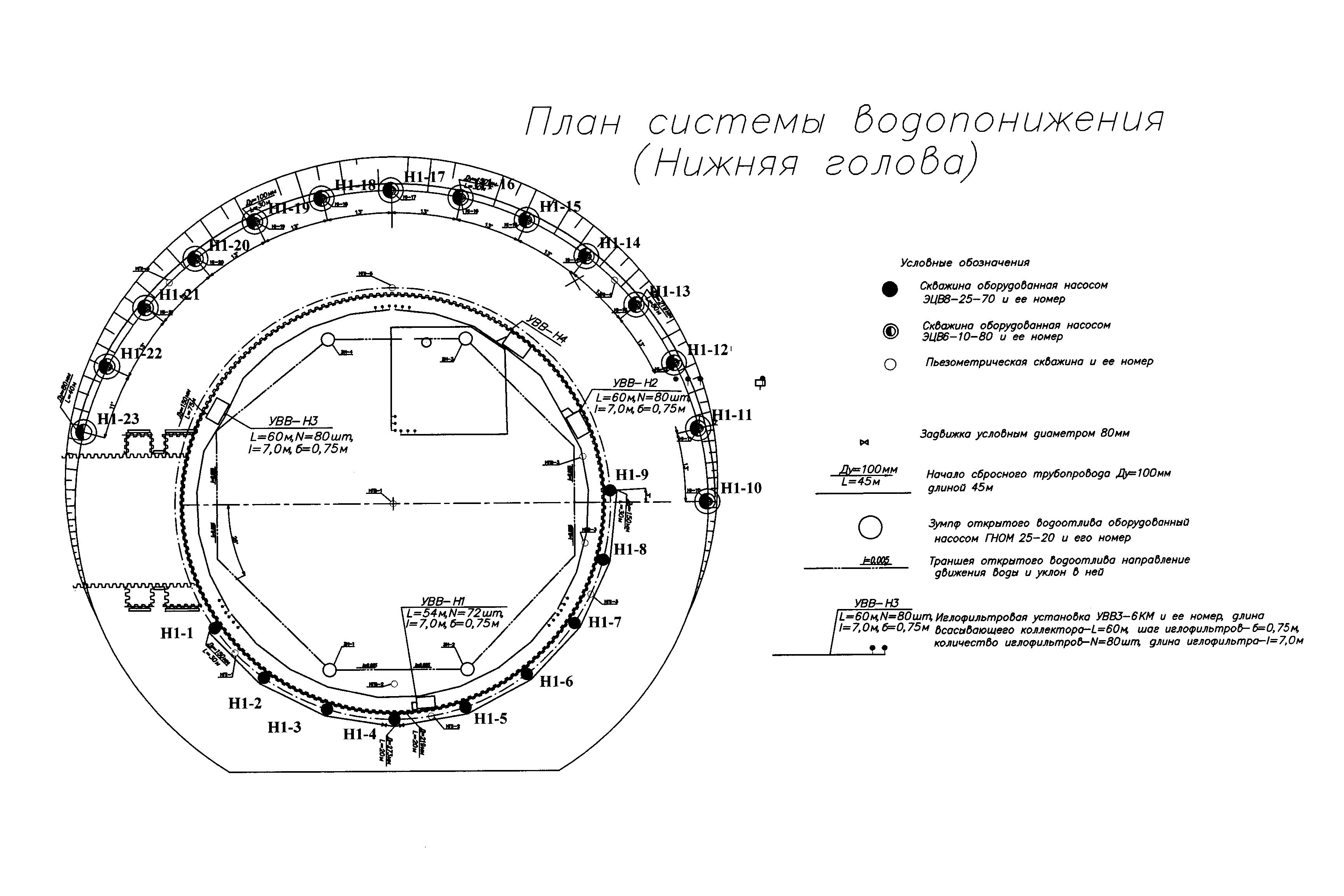

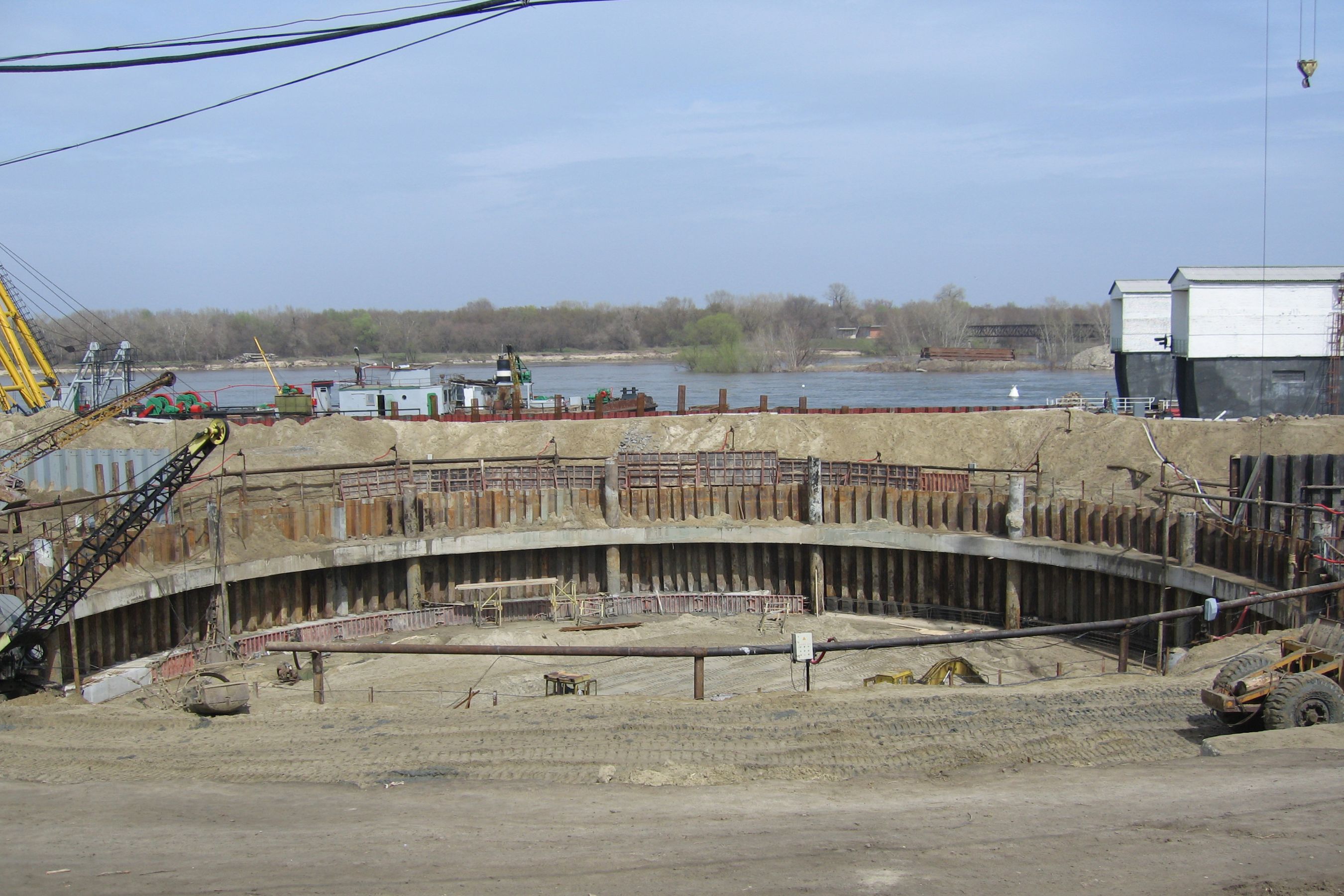

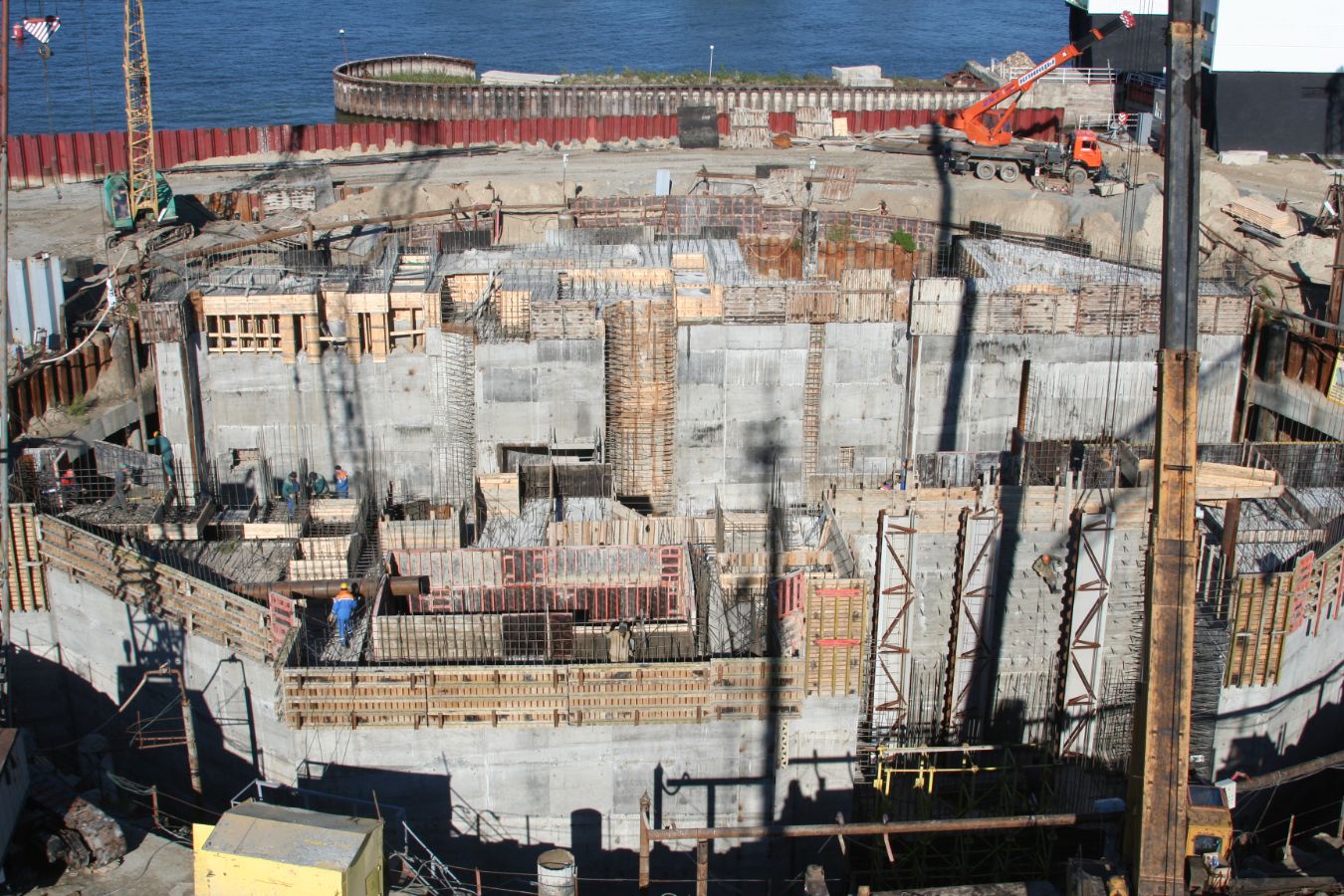

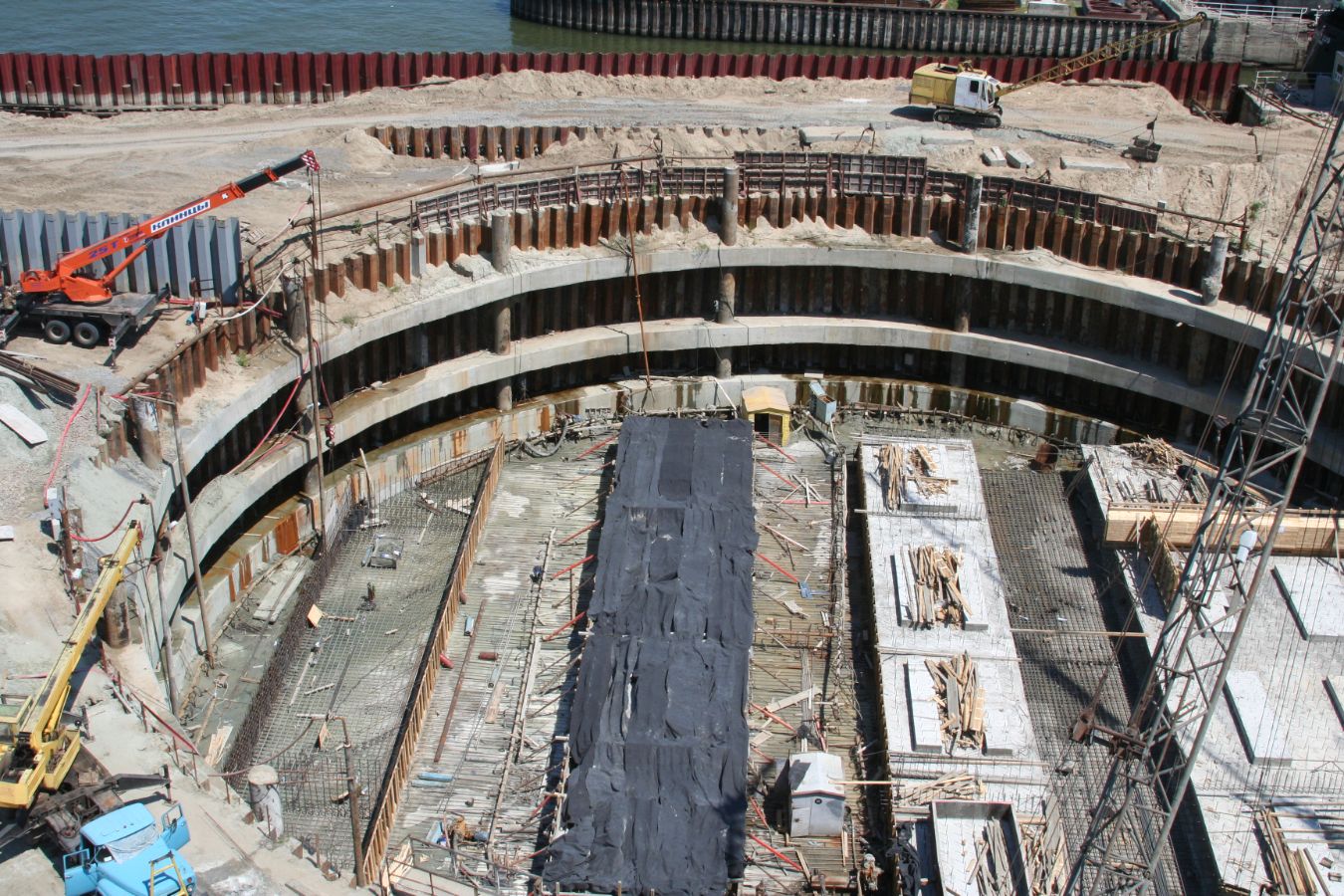

Нижняя голова

Водопонижение состоит из двух контуров скважин и дополнительного контура иглофильтровых установок УВВ3-6КМ установленных внутри основного котлована. Внешний контур водопонижения состоит из 14 скважин, оборудованных фильтровыми колоннами диаметром 168 мм. Внутренний контур водопонижения состоит из 9 скважин, оборудованных фильтровыми колоннами диаметром 273 мм. Все скважины оборудованы насосами ЭЦВ необходимой производительности. Так же смонтировано 4 иглофильтровых установки и система открытого водоотлива. Для наблюдения за уровнем грунтовых вод в строительный и эксплуатационный период пробурены и оборудованы 10 пьезометрических скважин диаметром 127 мм обеспечивающим возможность последующей прокачки скважины.

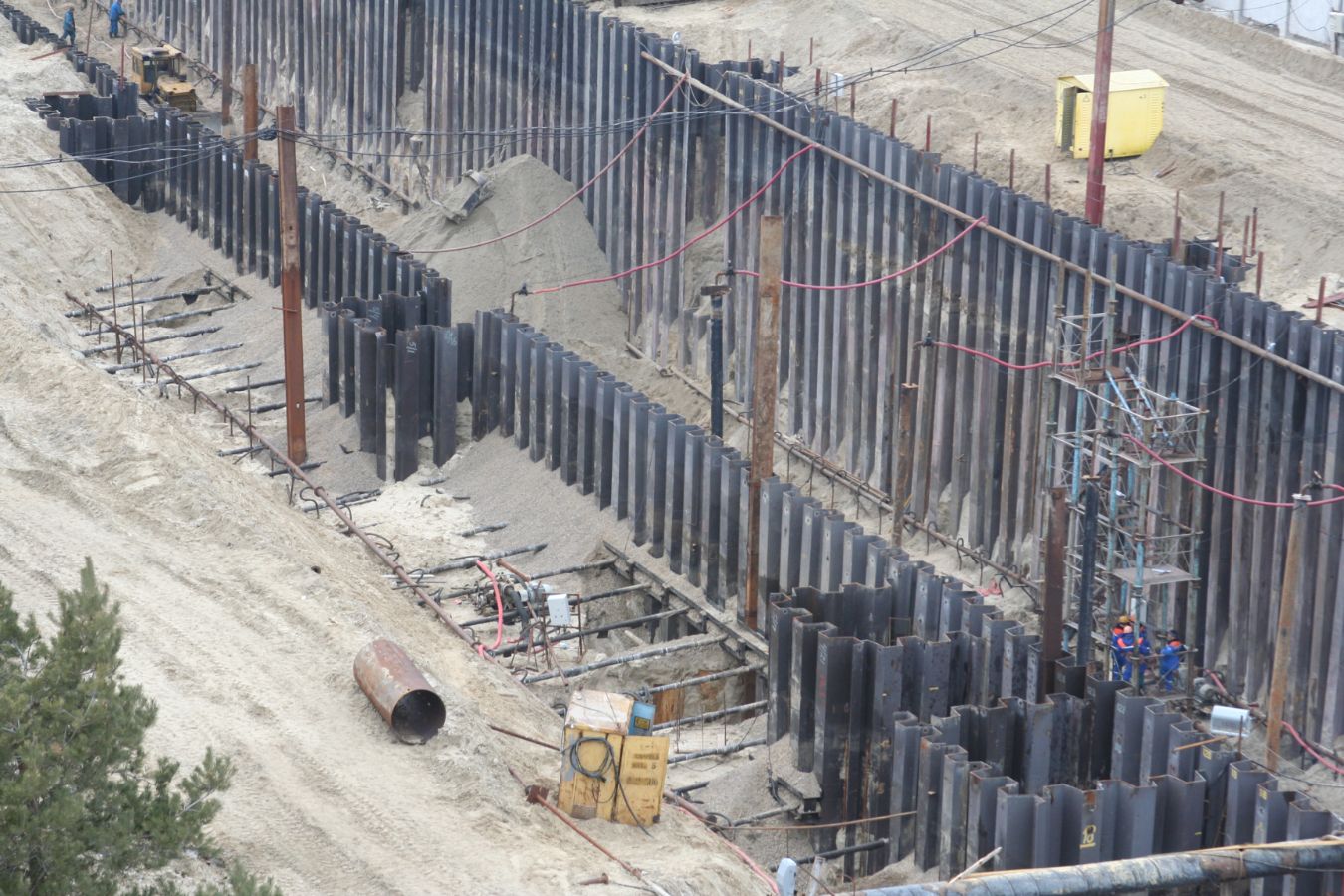

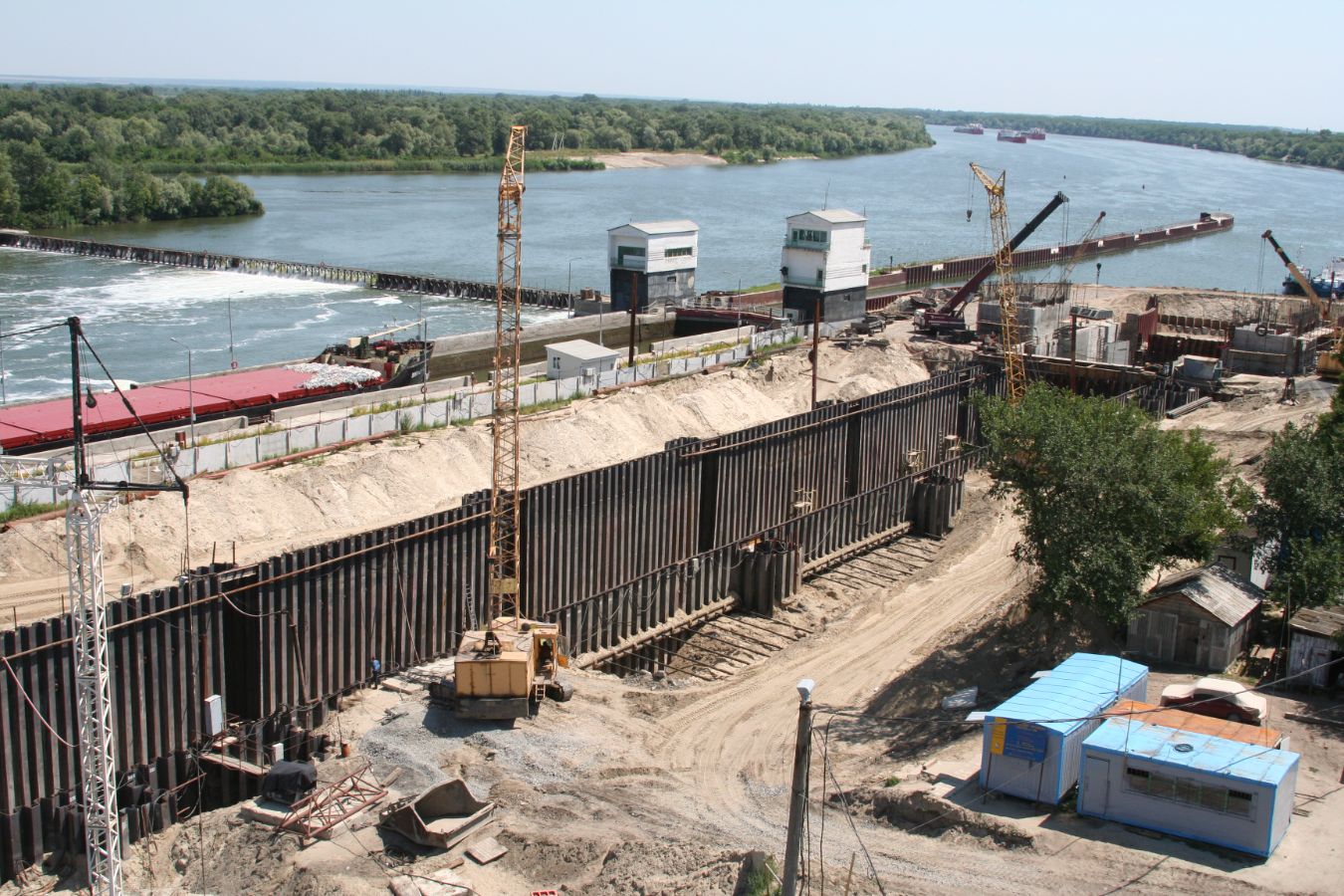

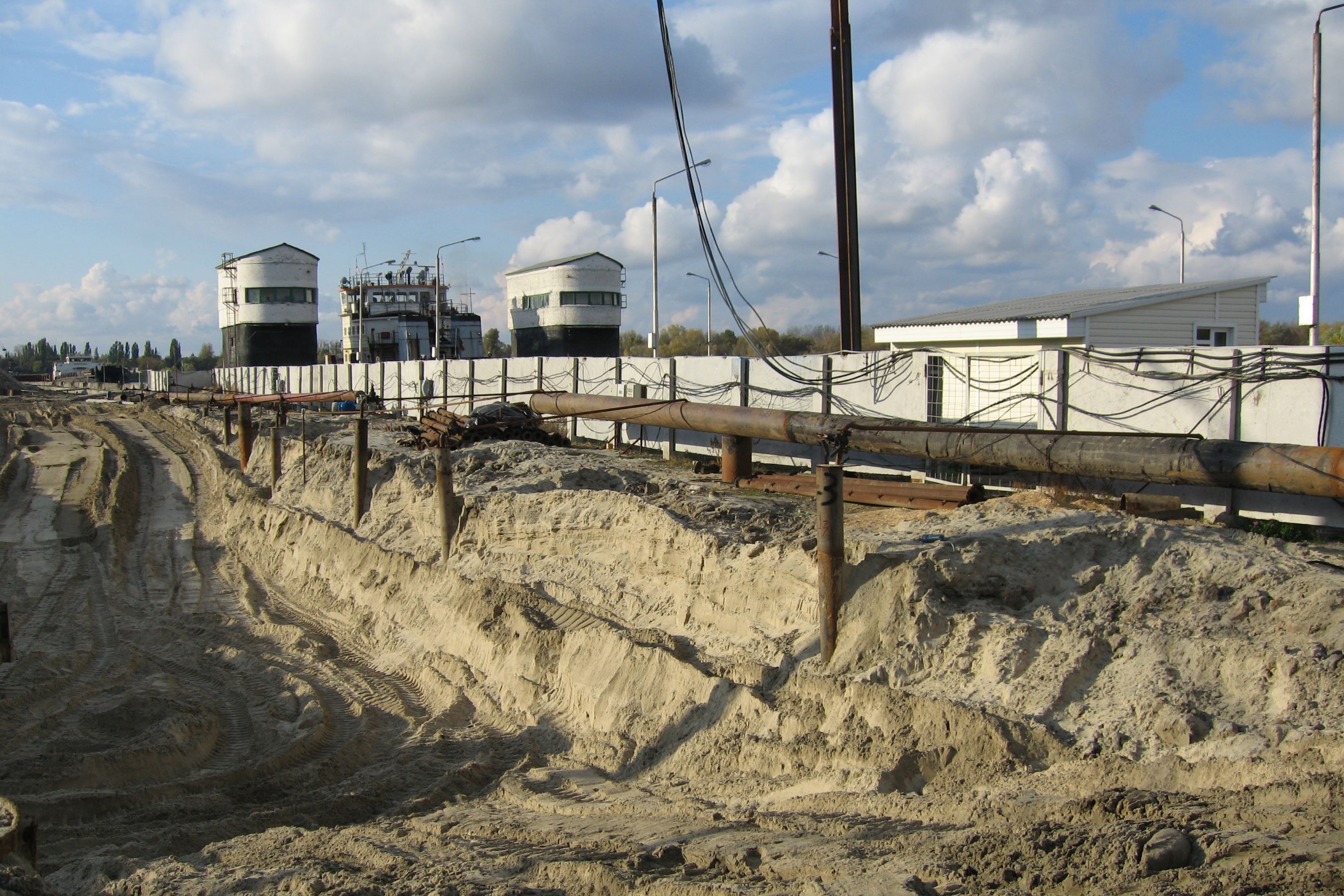

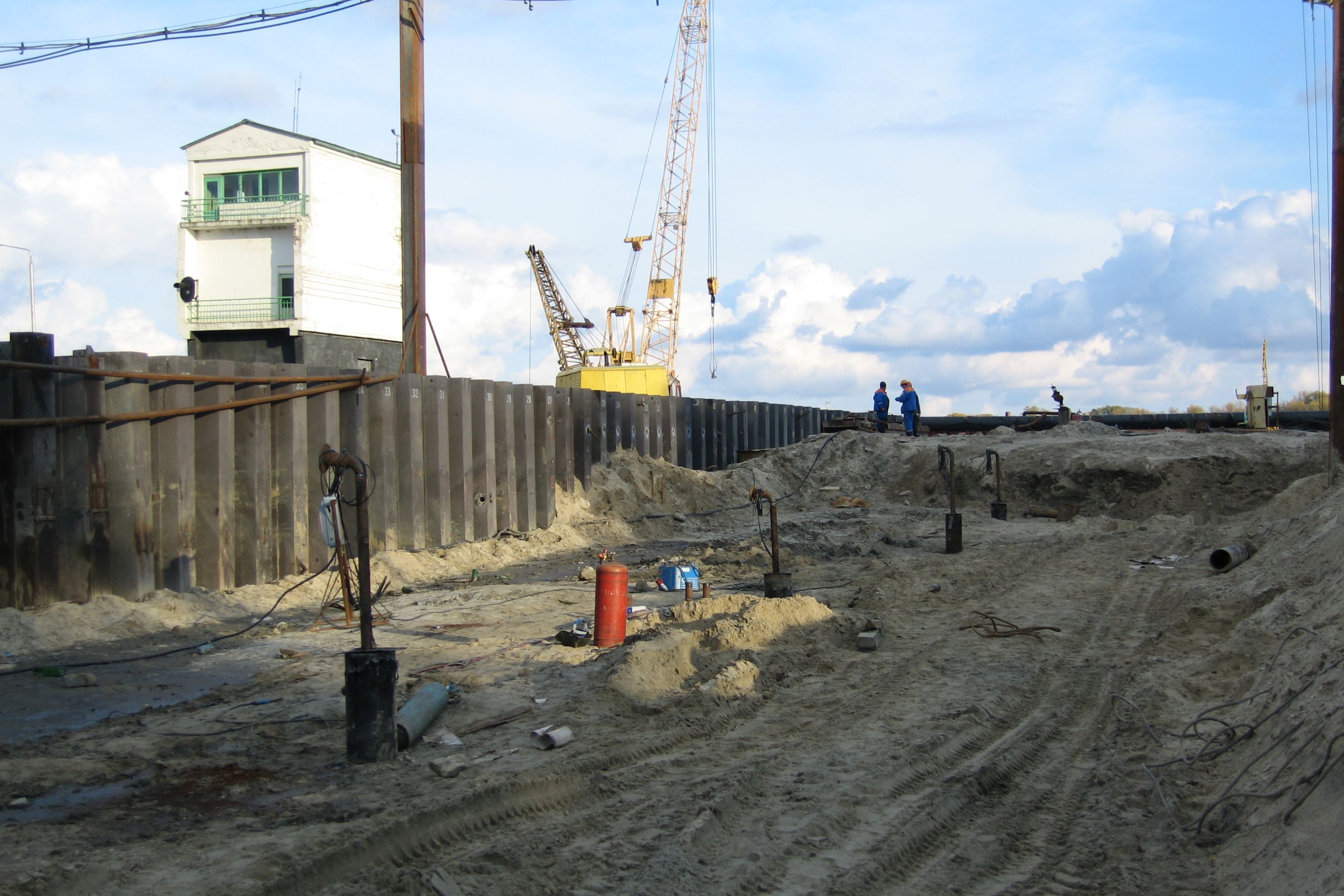

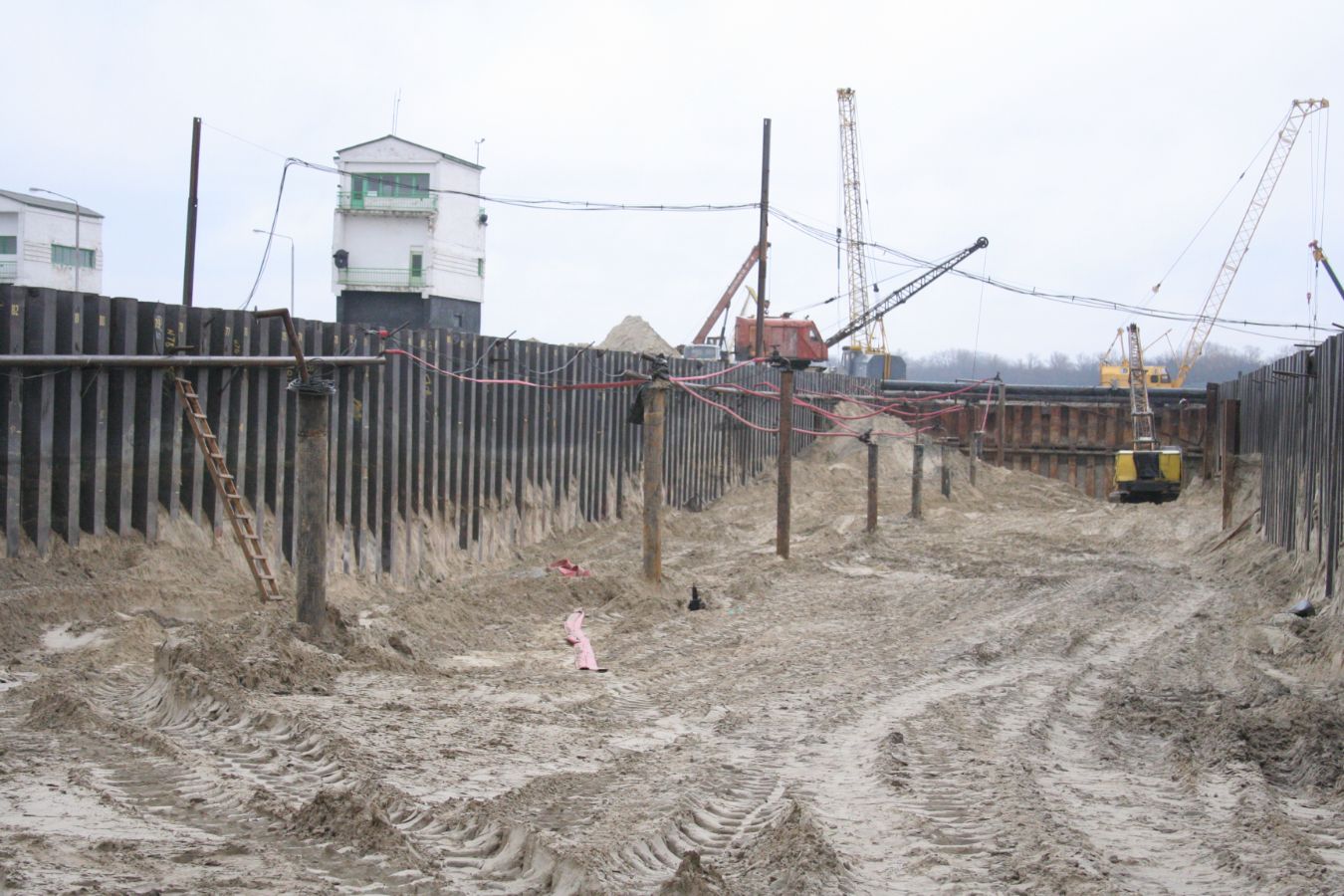

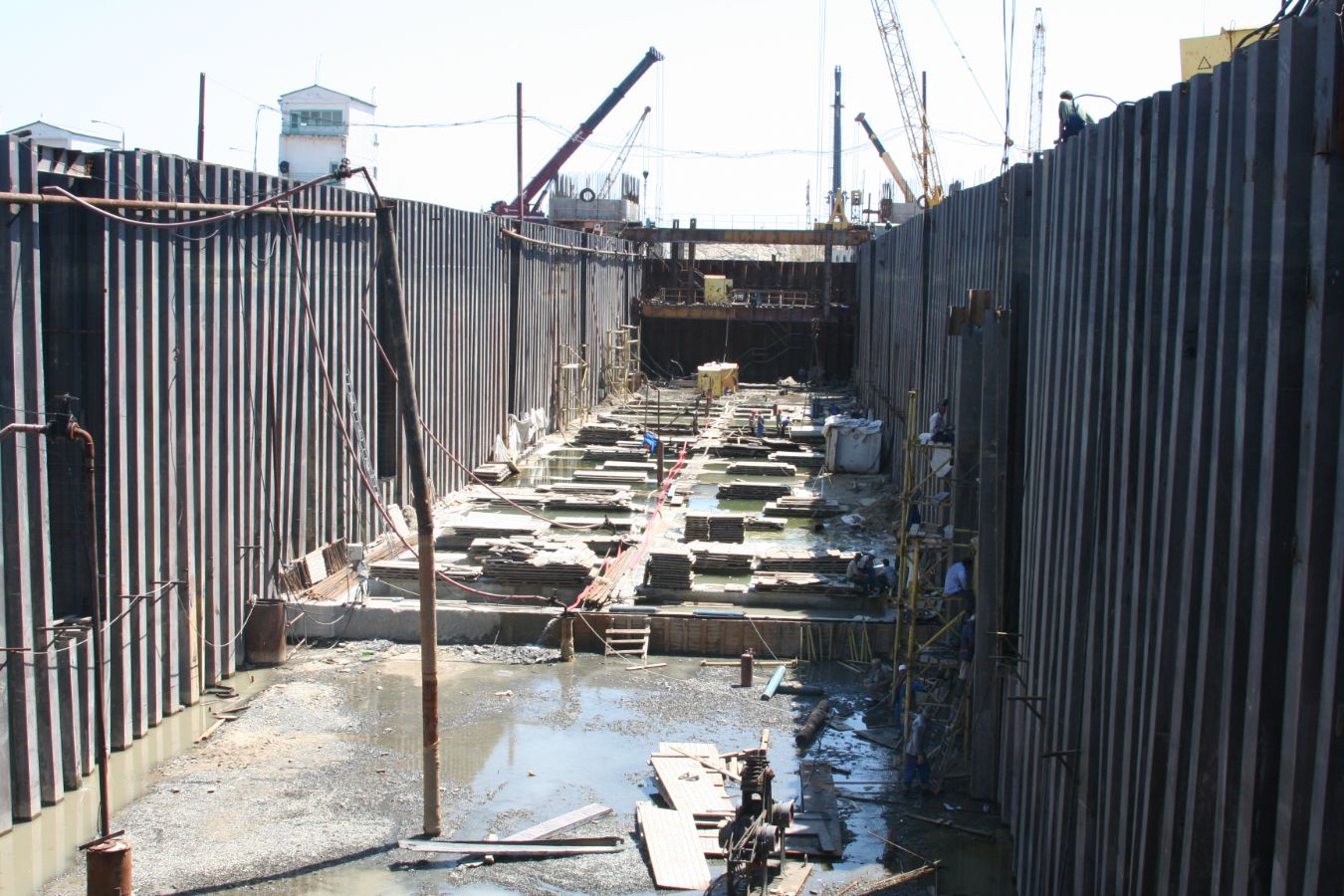

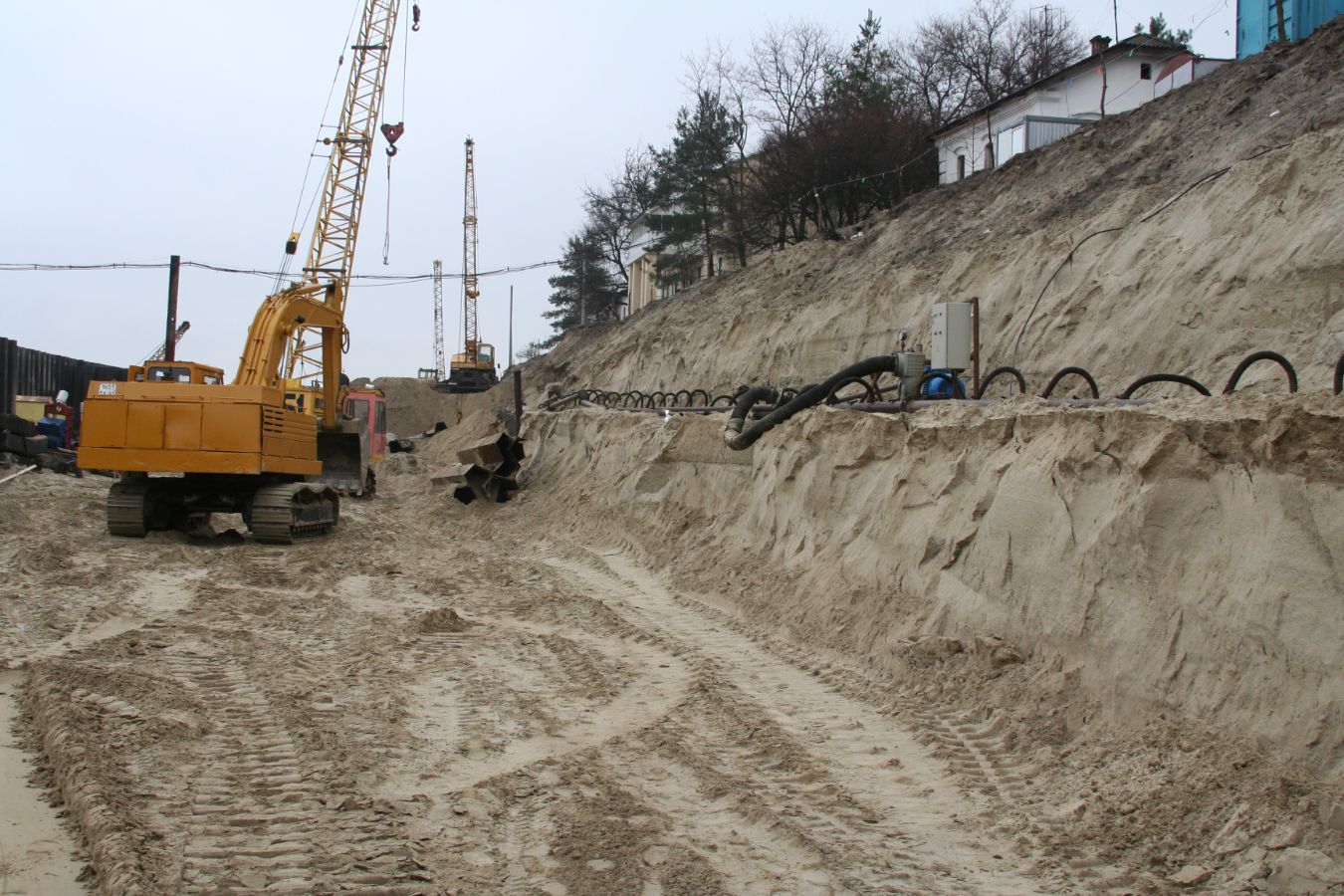

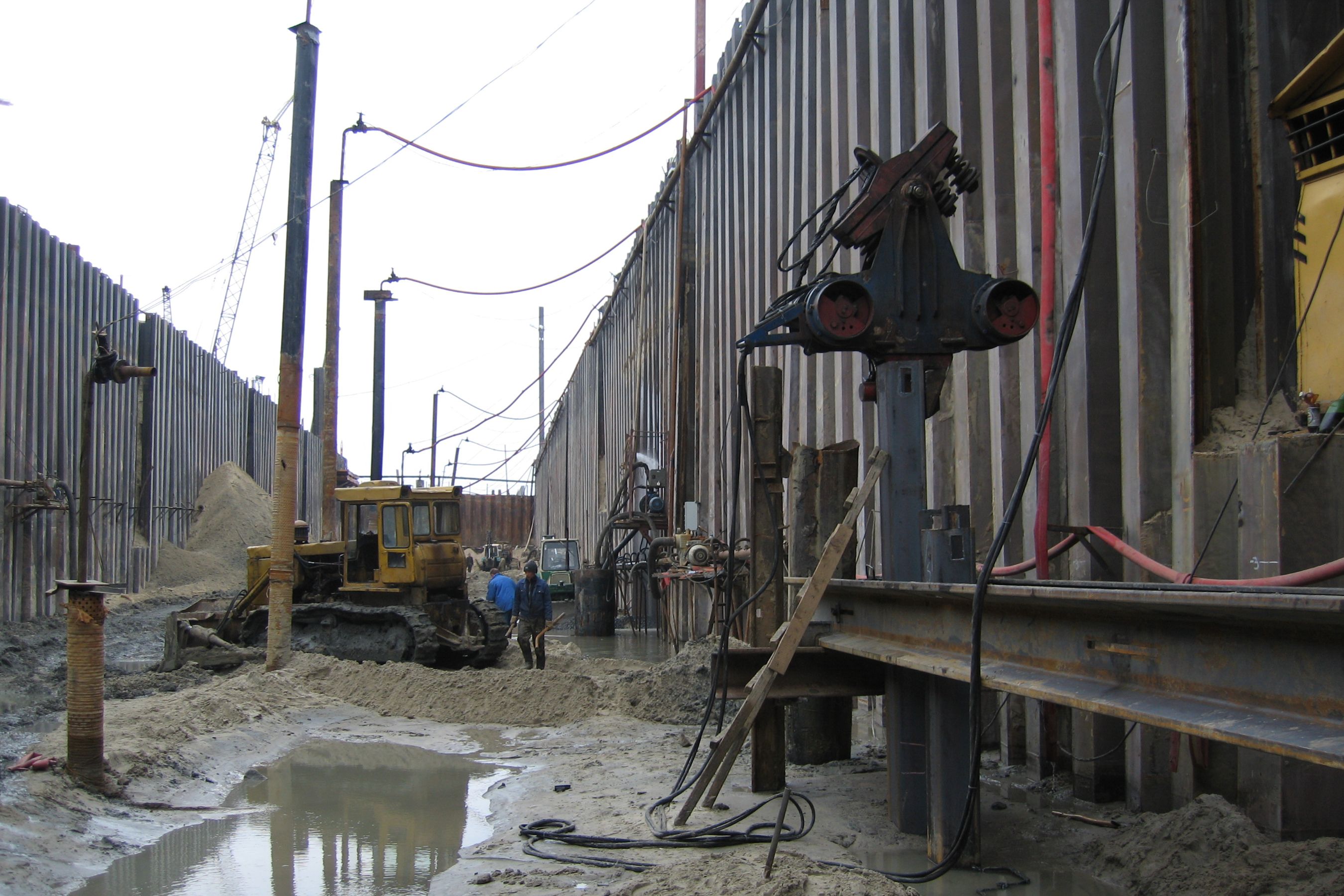

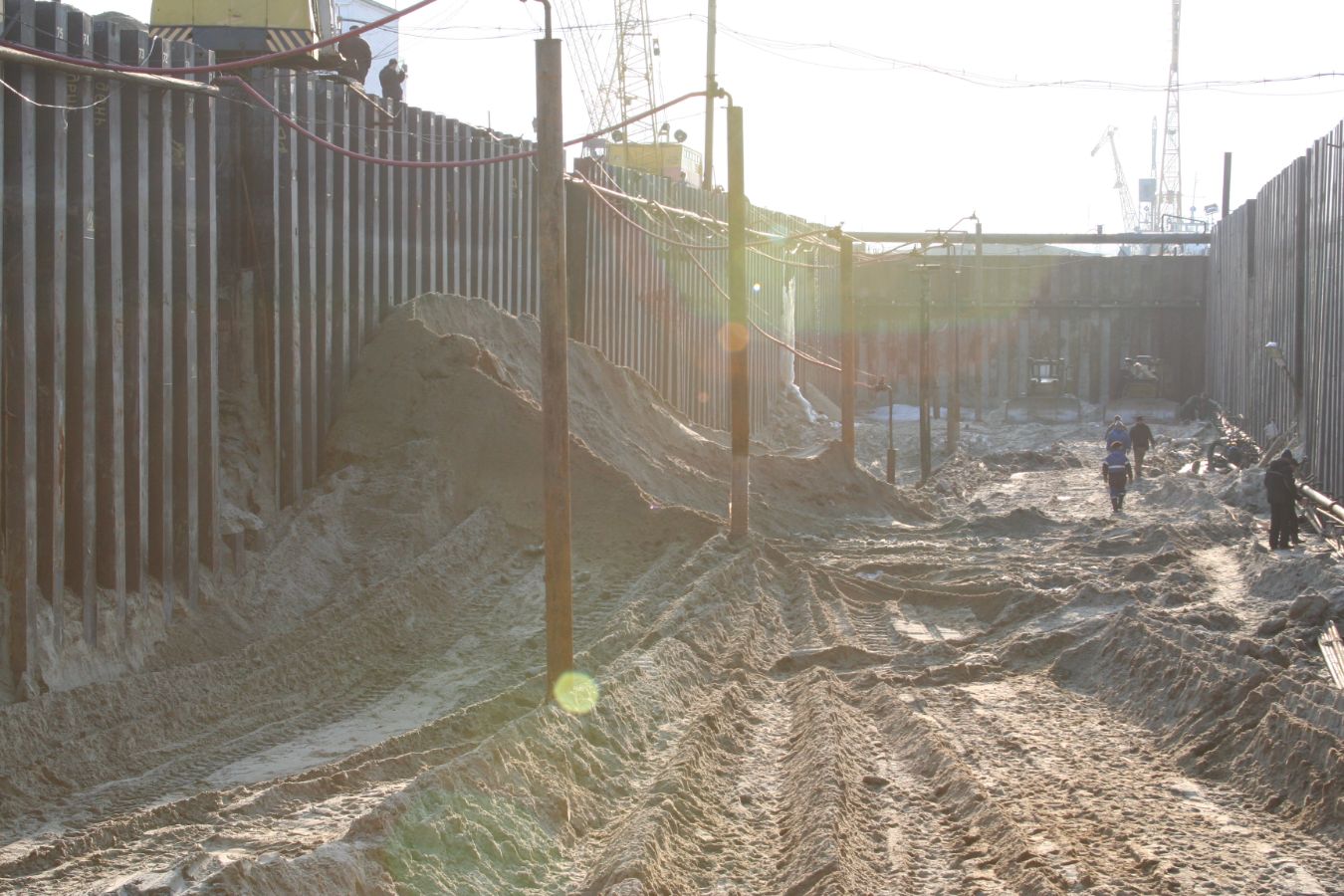

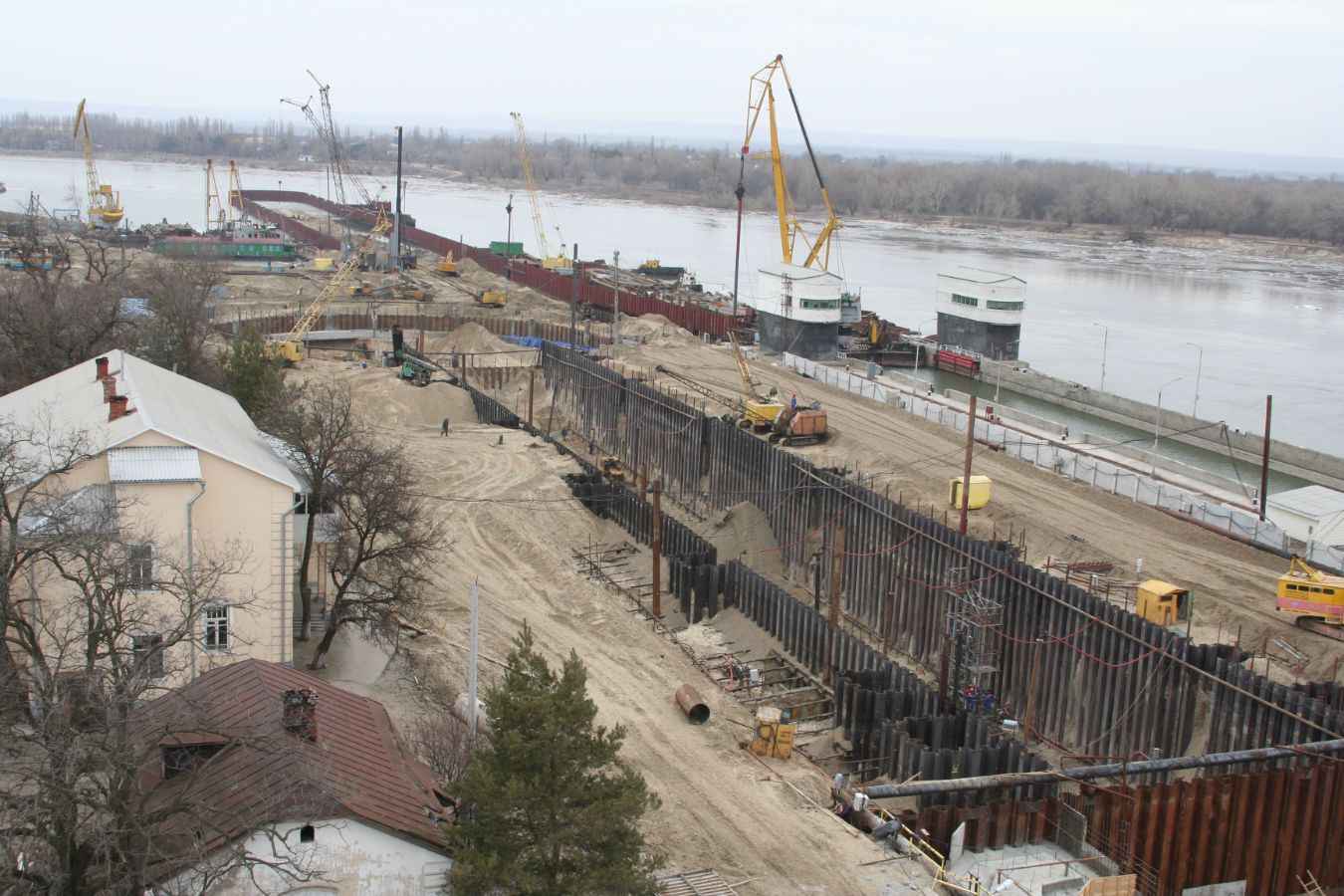

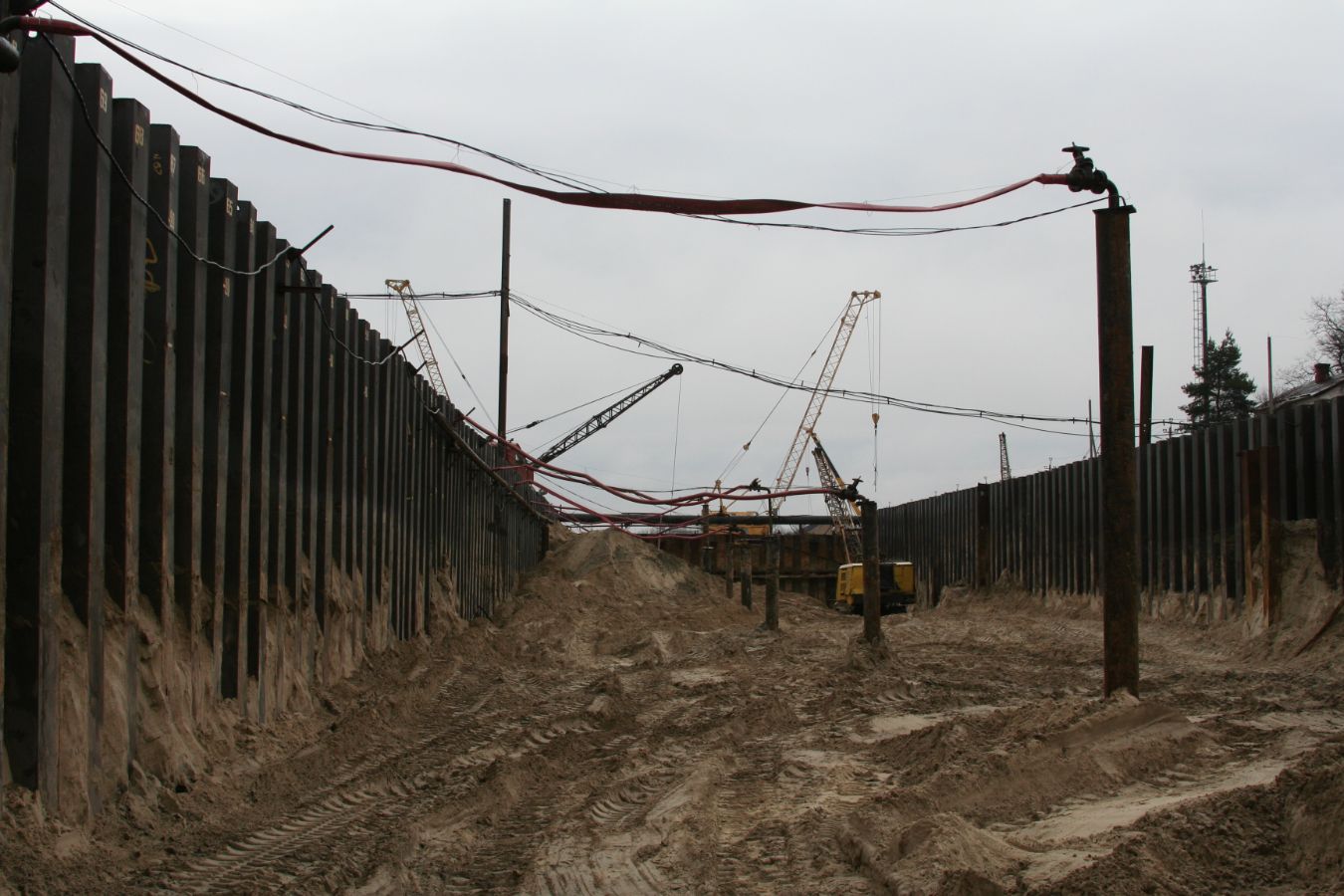

Камера шлюза

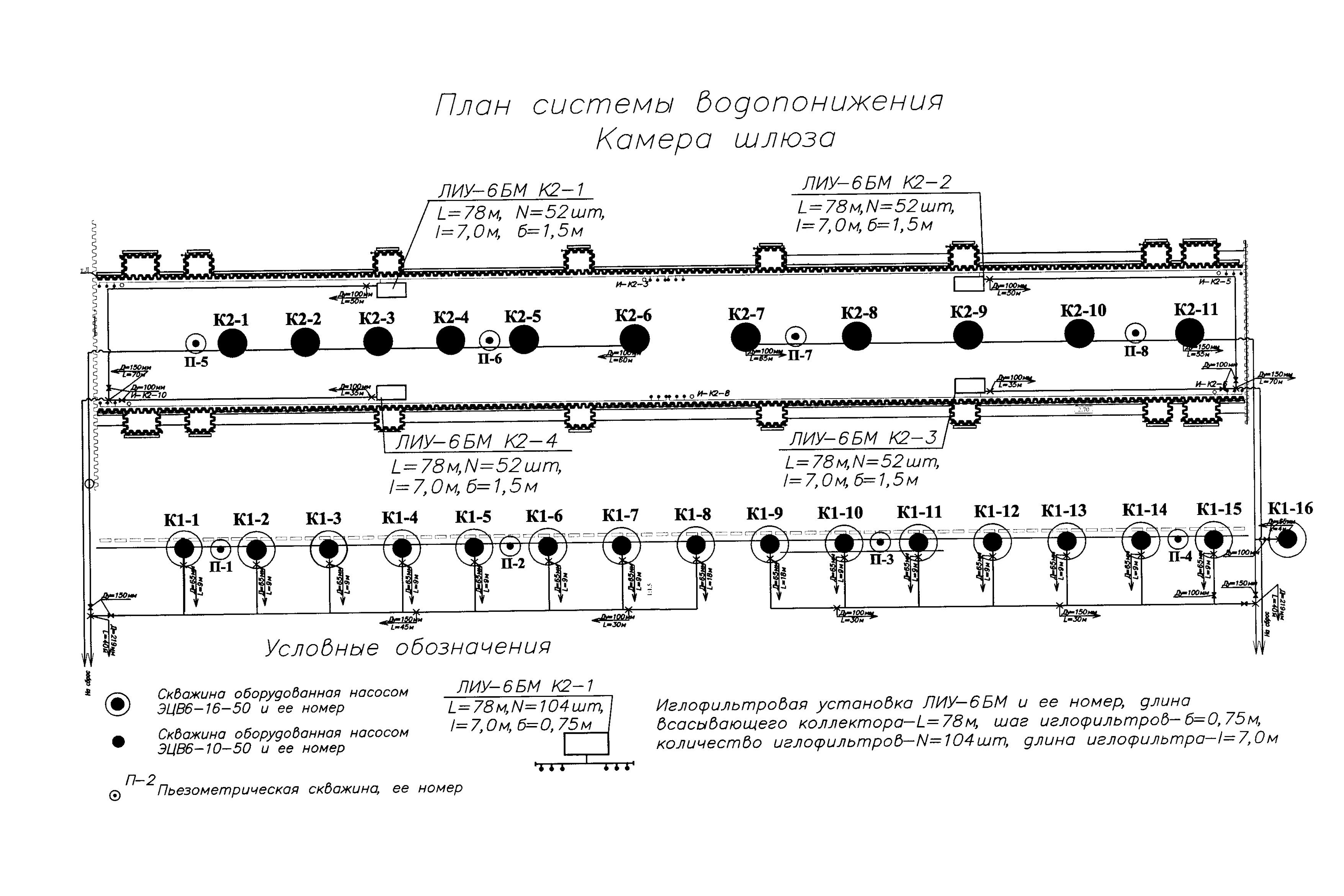

Водопонижение состоит из двух контуров скважин и дополнительного контура иглофильтровых установок, установленных внутри основного котлована. Внешний контур водопонижения состоит из 16 скважин, устраиваемых с внешней стороны ограждения камеры шлюза со стороны реки.
Внутренний контур водопонижения состоит из 11 скважин, устраиваемых по оси камеры шлюза, все скважины оборудованы фильтровыми колоннами диаметром 273 мм и насосами ЭЦВ необходимой производительности, и 4 иглофильтровых установок ЛИУ-6 БМ по внутреннему контуру шлюза с промежуточной отметки. По окончанию разработки котлована по дну устраиваются траншеи открытого водоотлива с четырьмя зумпфами, оборудованными насосами ГНОМ 40-25. Для наблюдения за уровнем грунтовых вод в строительный и эксплуатационный период пробурено 8 пьезометрических скважин, оборудованных фильтровыми колоннами диаметром 127 мм.
