Нововоронежская АЭС-2

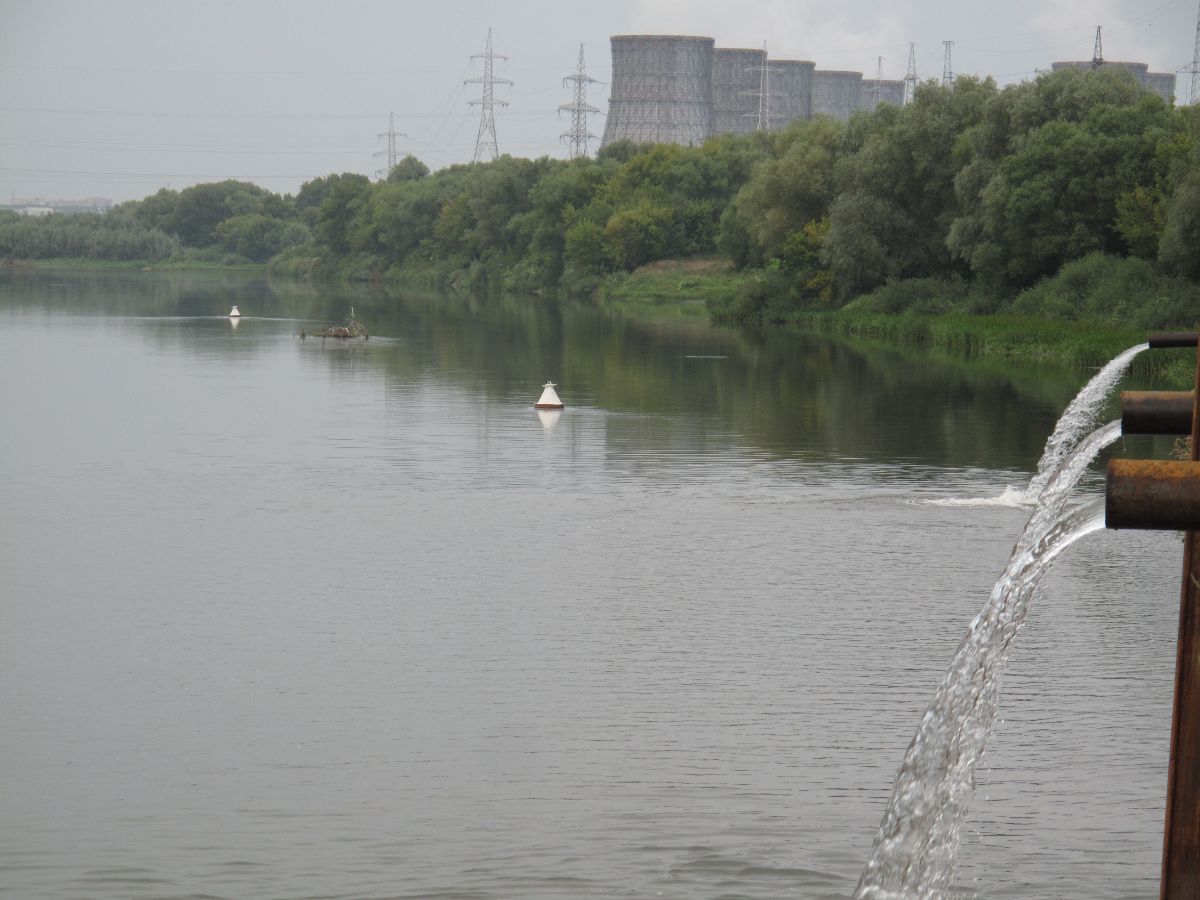

При устройстве системы водопонижения на объекте «НВАЭС-2» было пробурено и оборудовано 57 водопонизительных скважин, смонтировано 9 иглофильтровых установок, 12 зумпфов, проложено более 1000 метров сбросных трубопроводов различного диаметра, смонтировано более 500 метров напорно-всасывающего коллектора иглофильтровых установок, выполнены полностью электромонтажные работы. Все работы выполнялись собственными силами. Поэтапная эксплуатация системы длилась около трёх лет.

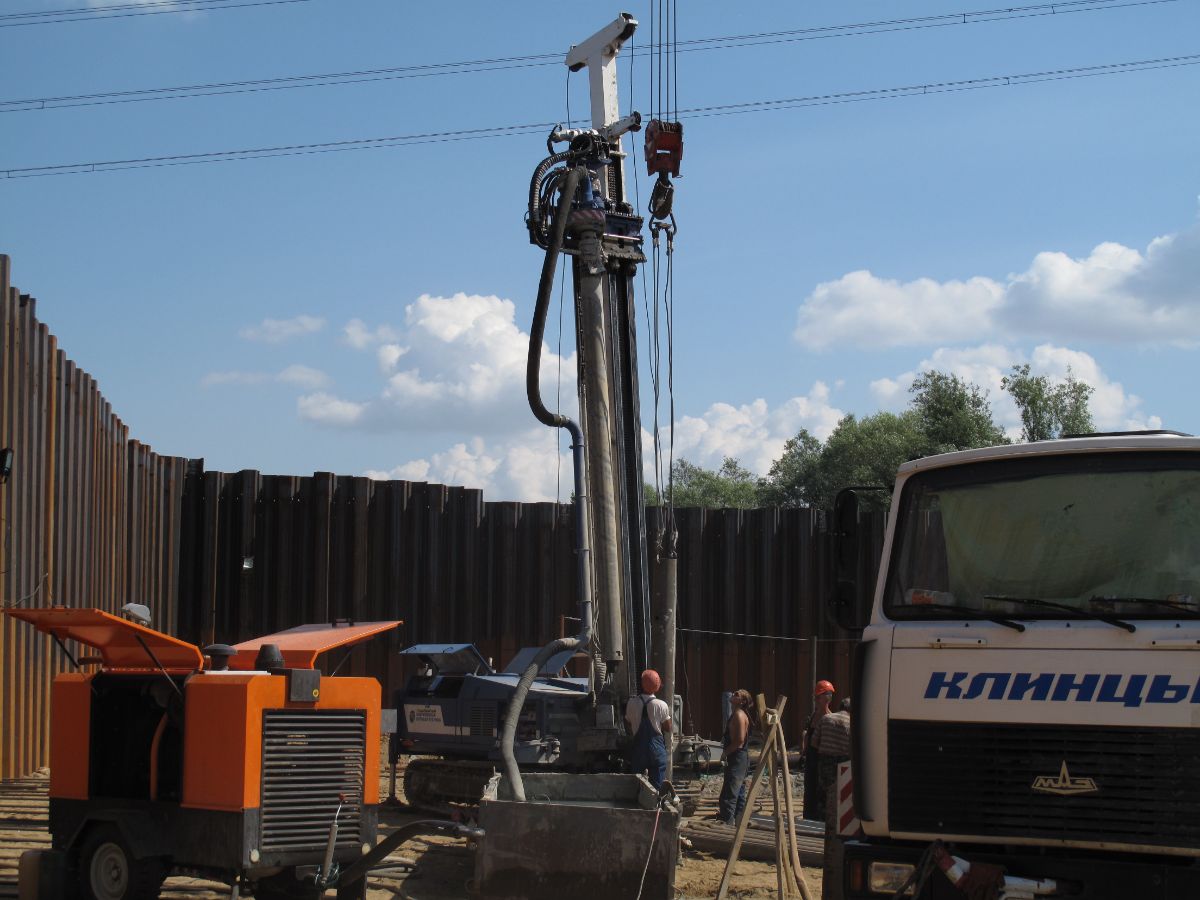

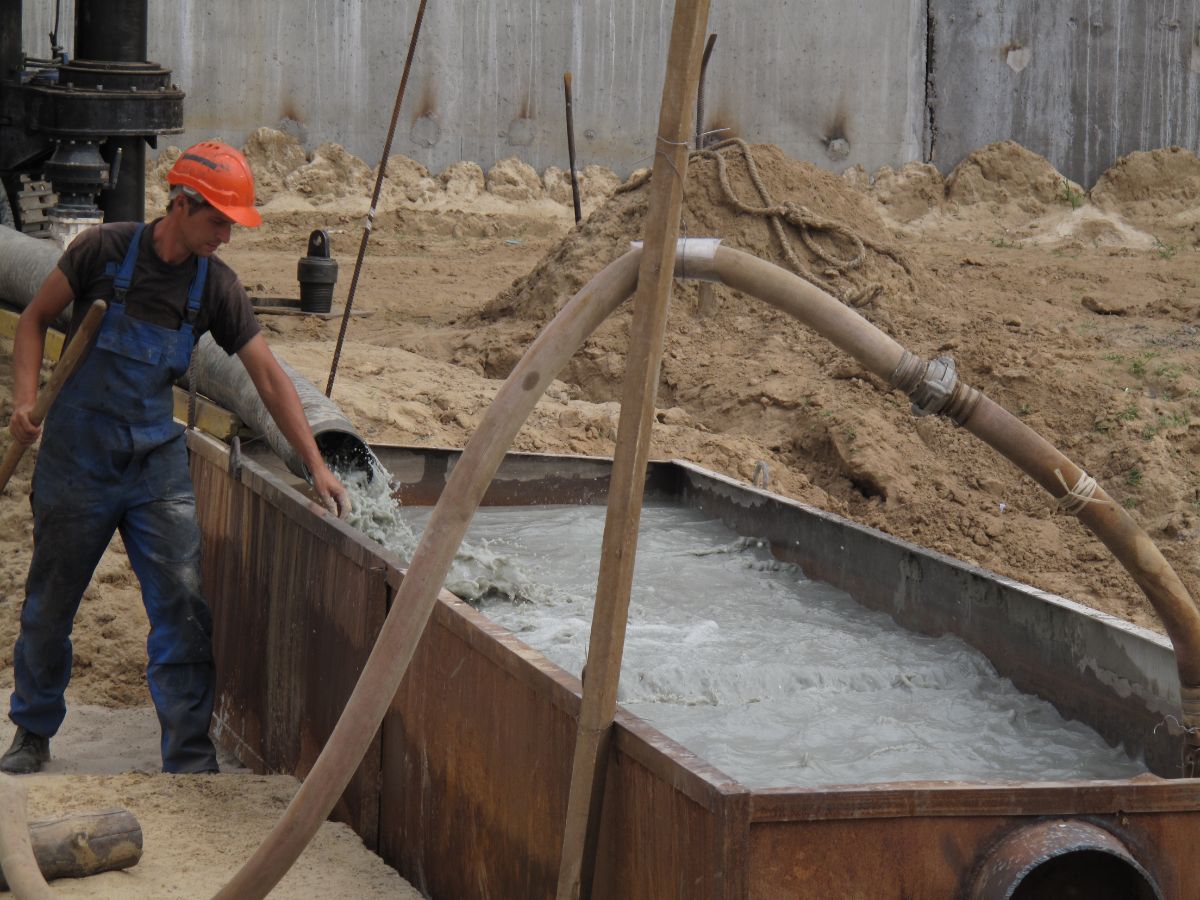

Уникальность объекта: производство буровых работ первого этапа велось с отметки ниже уровня подземных вод, при вскрытии известняка начинался самоизлив скважин, бурение выполнялось ударно-канатным способом. Производство буровых работ второго этапа производилось способом обратной промывки под прикрытием запущенной системы водопонижения первого этапа, устройство водопонижения второго этапа выполнялось в реке Дон на насыпном грунте.

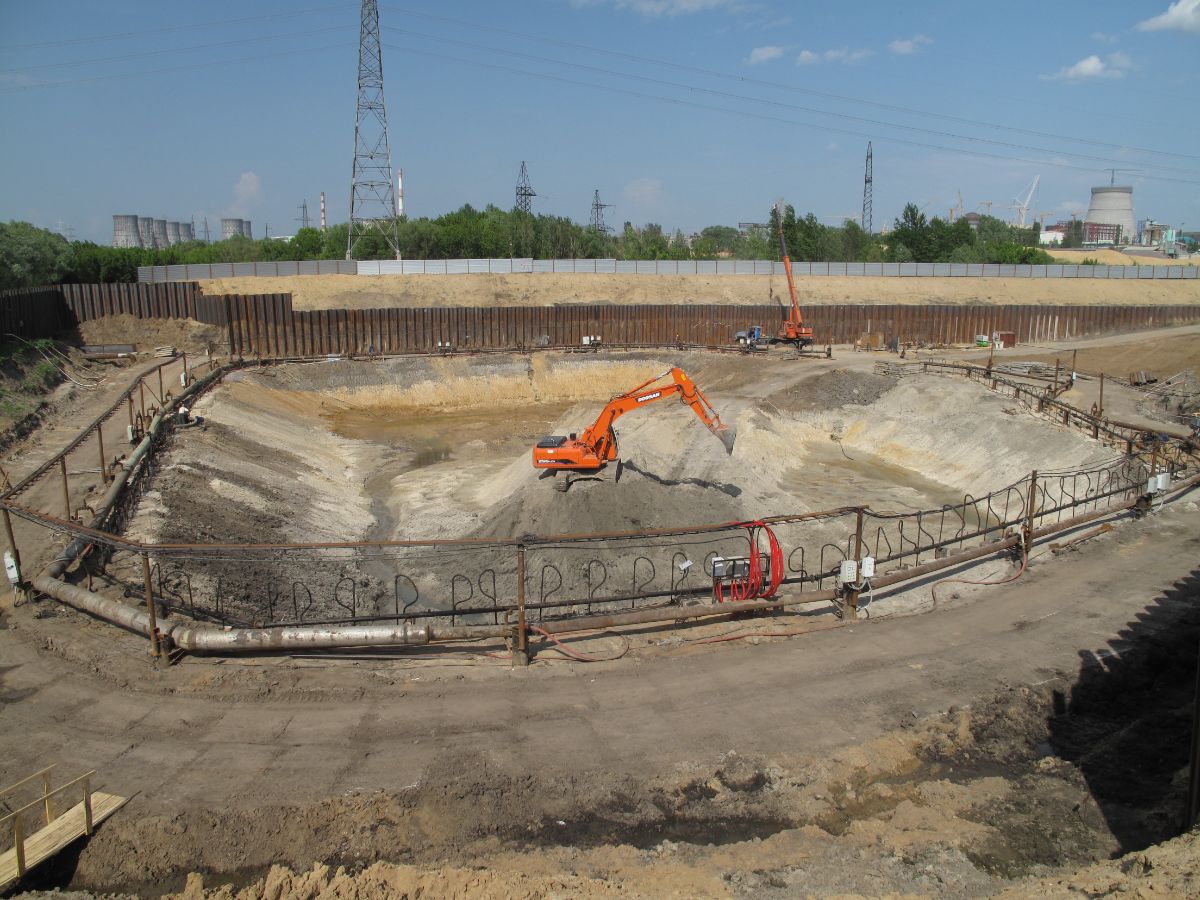

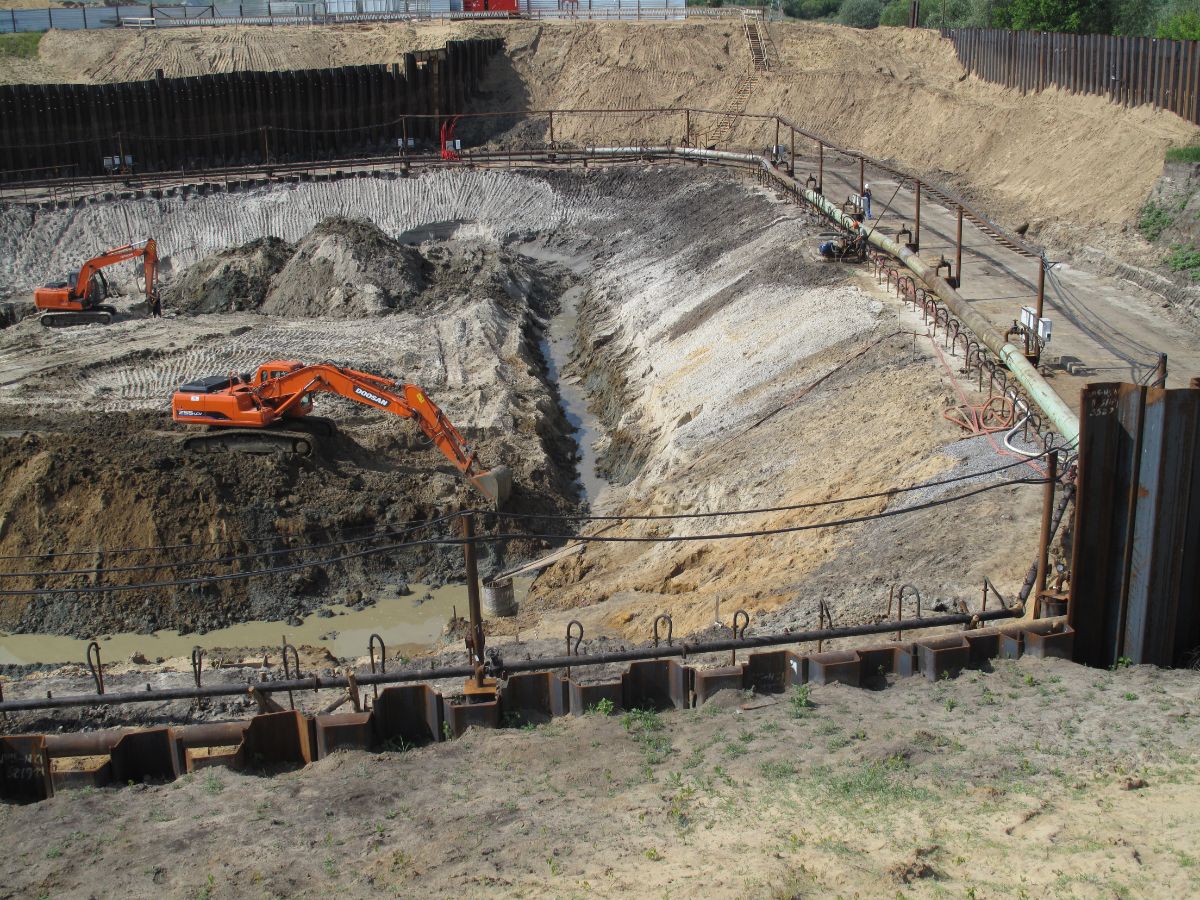

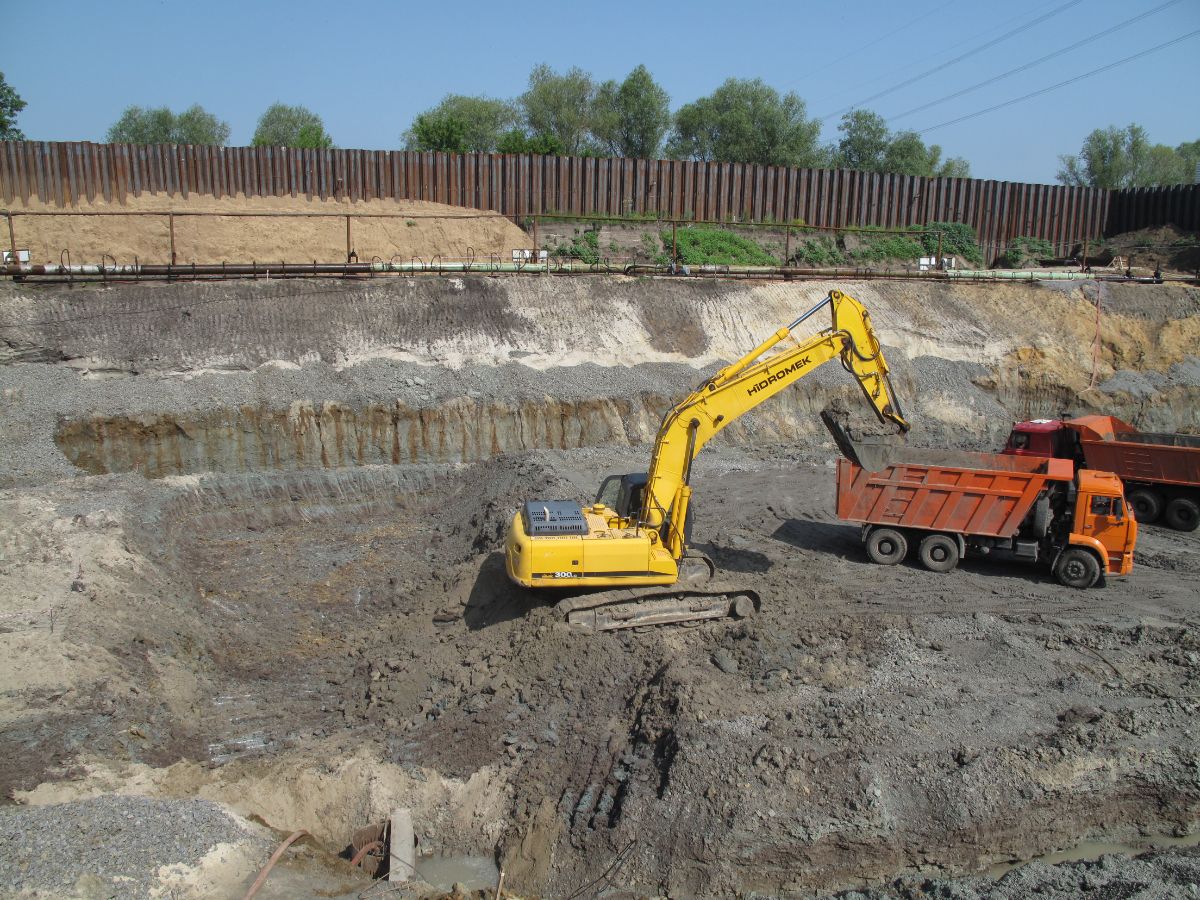

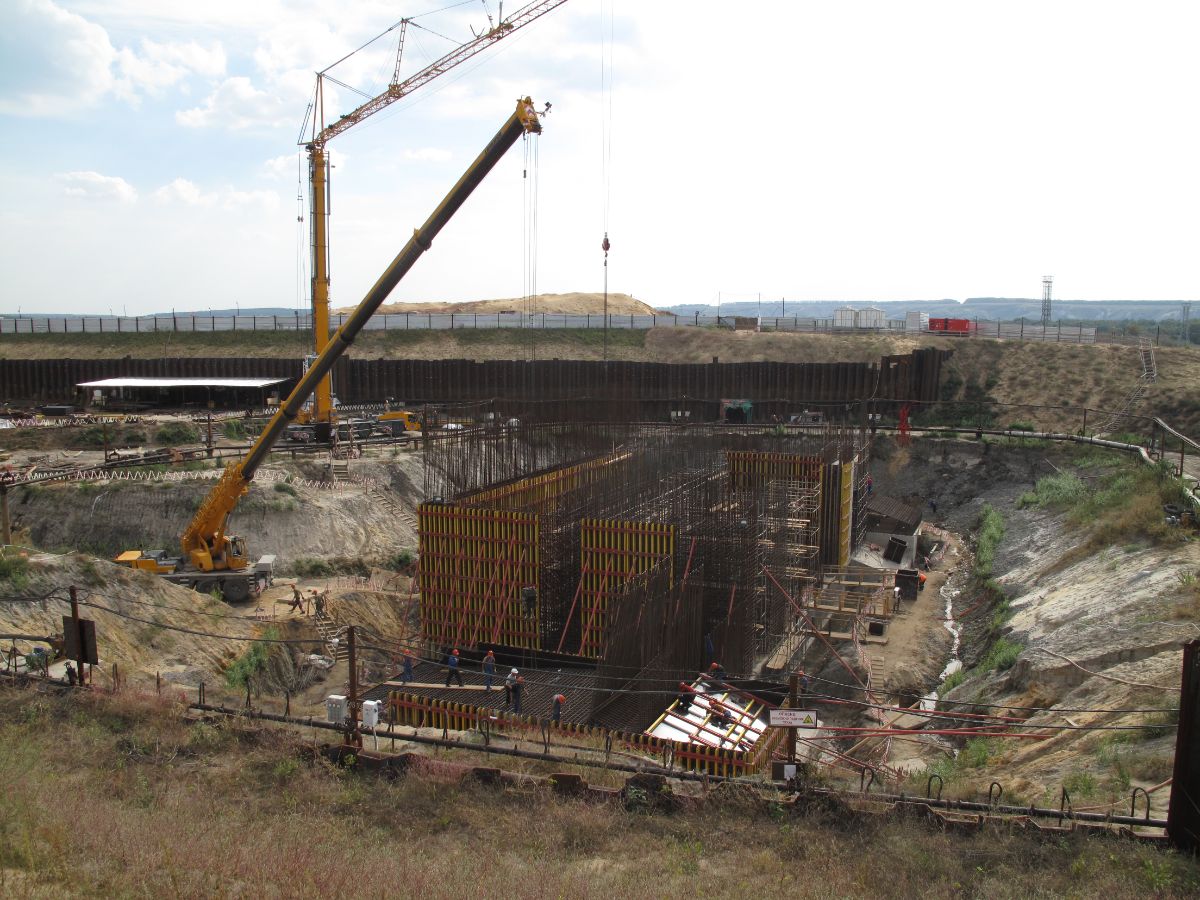

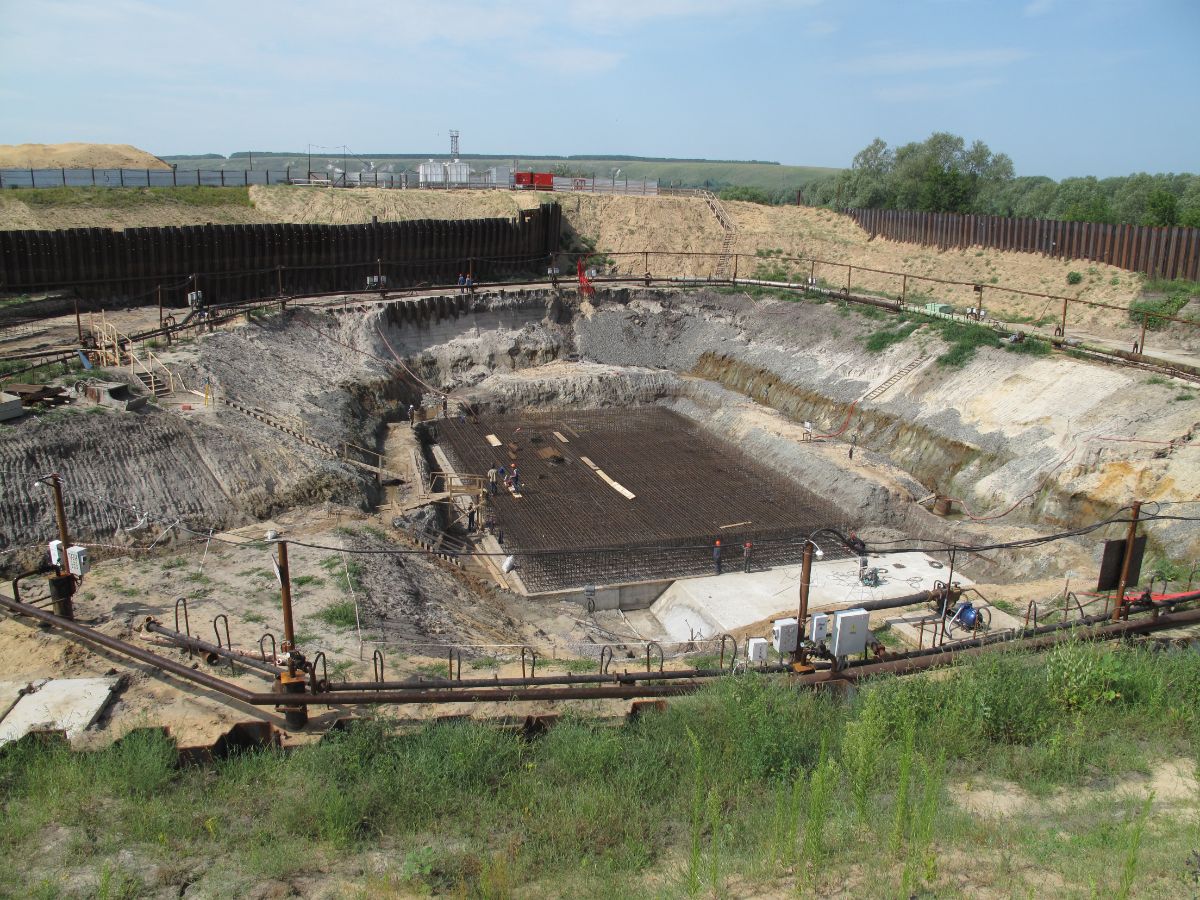

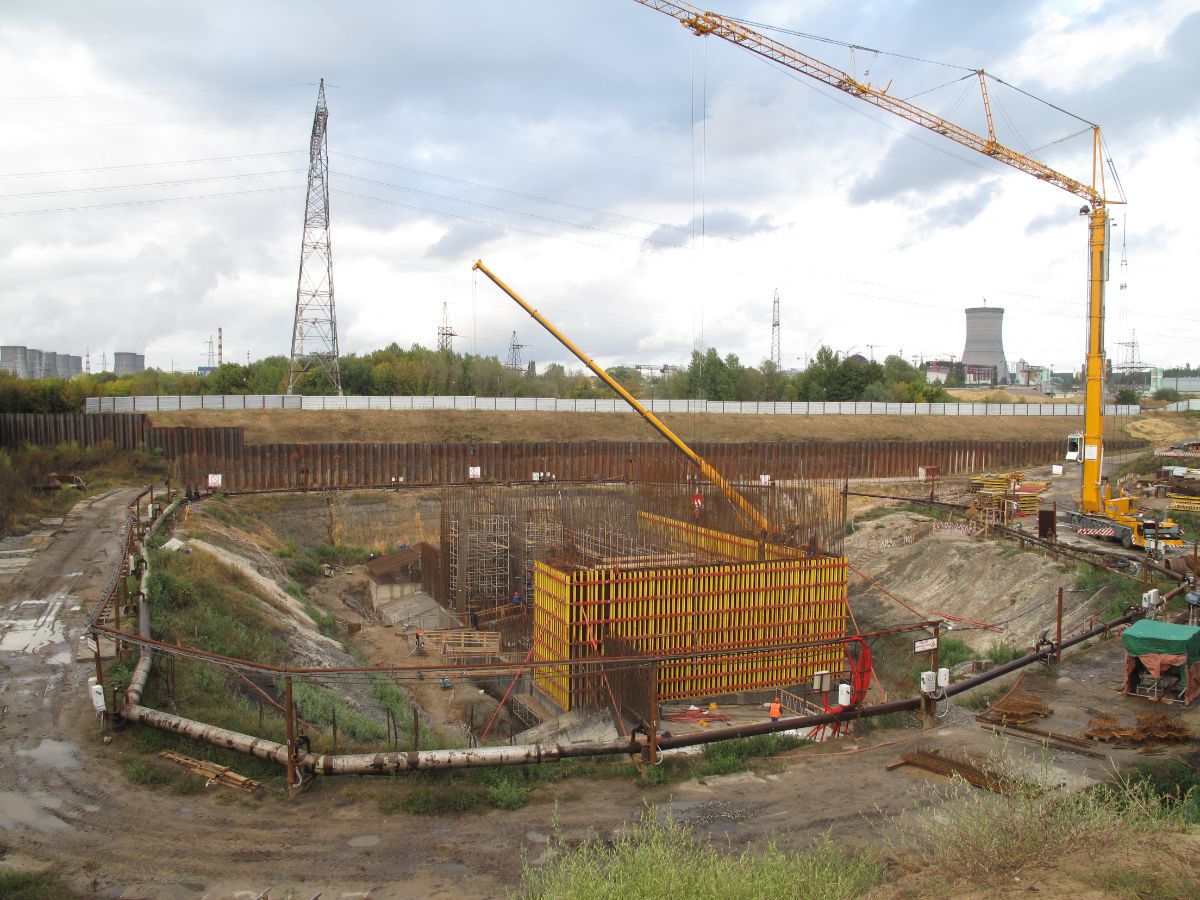

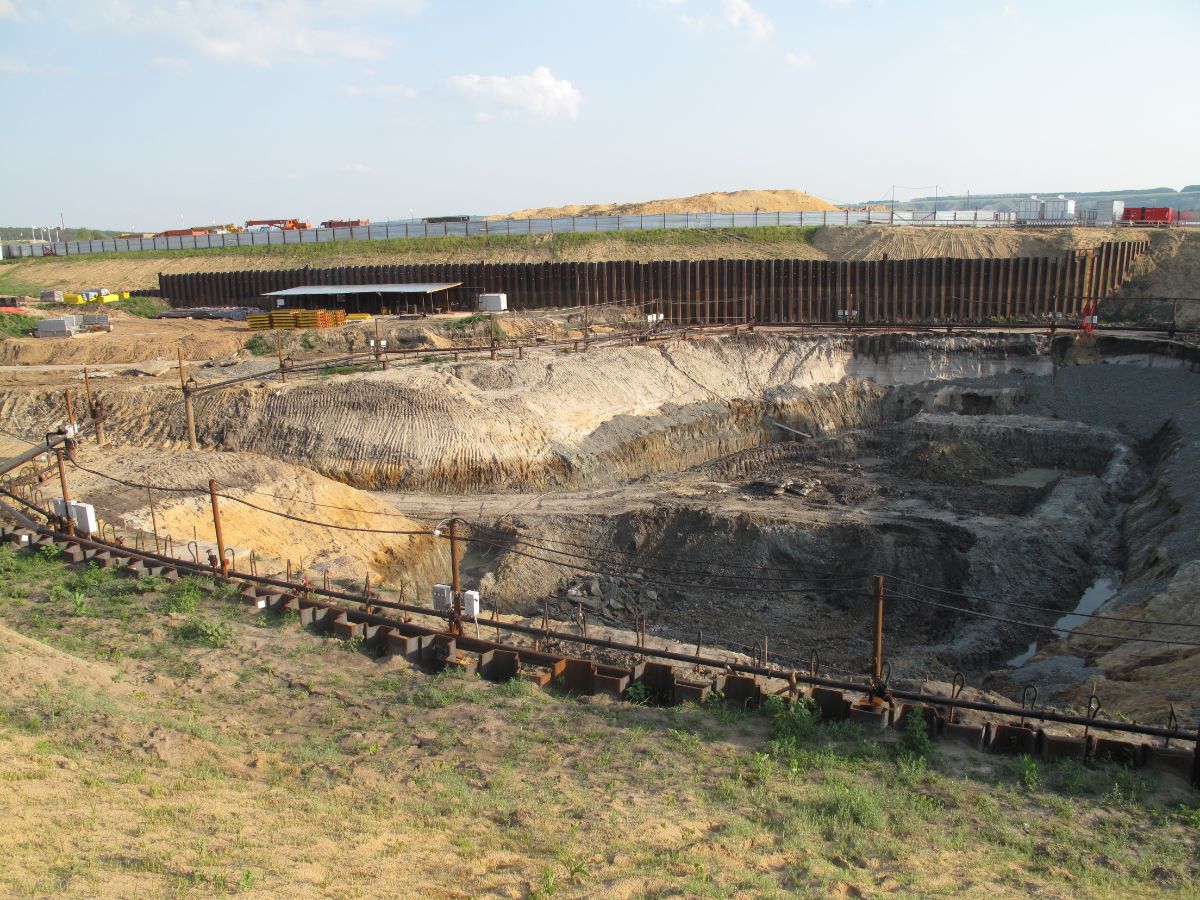

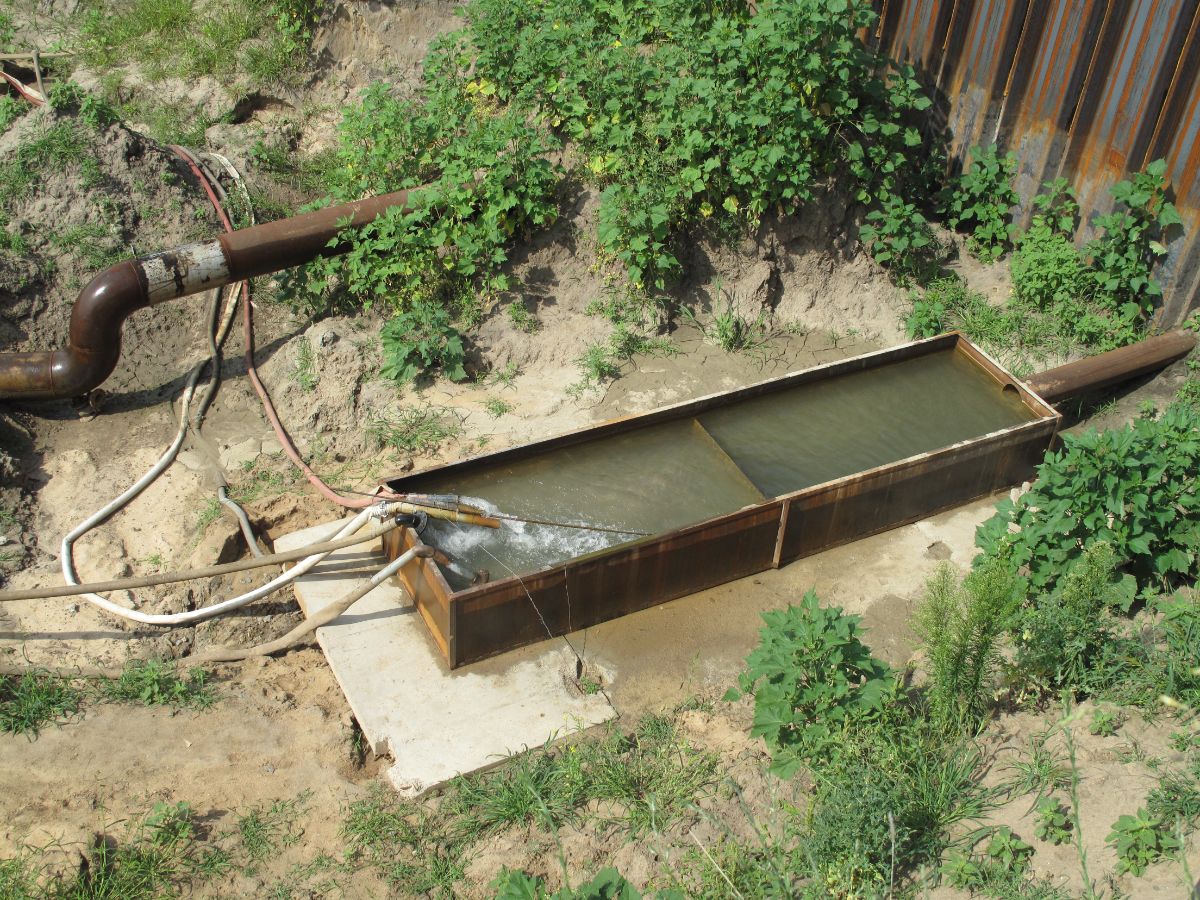

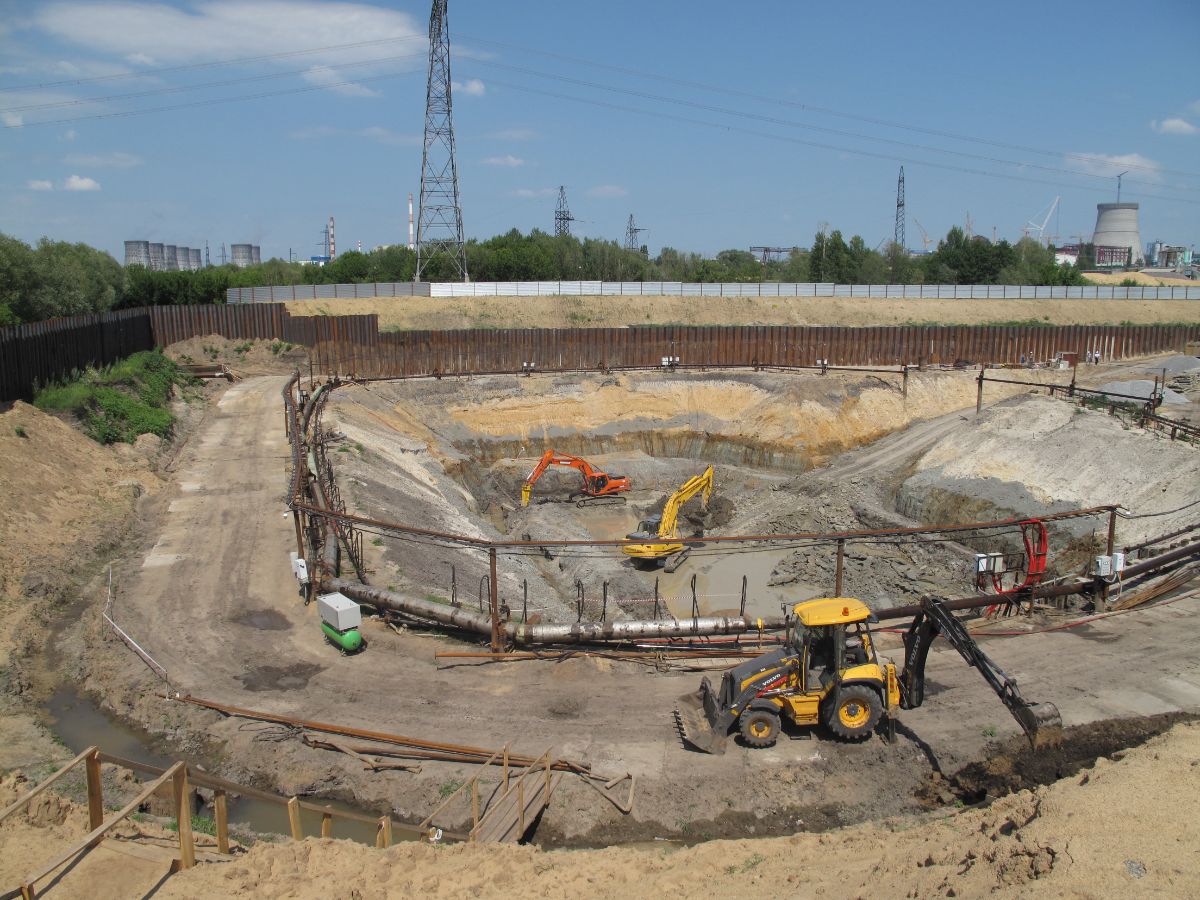

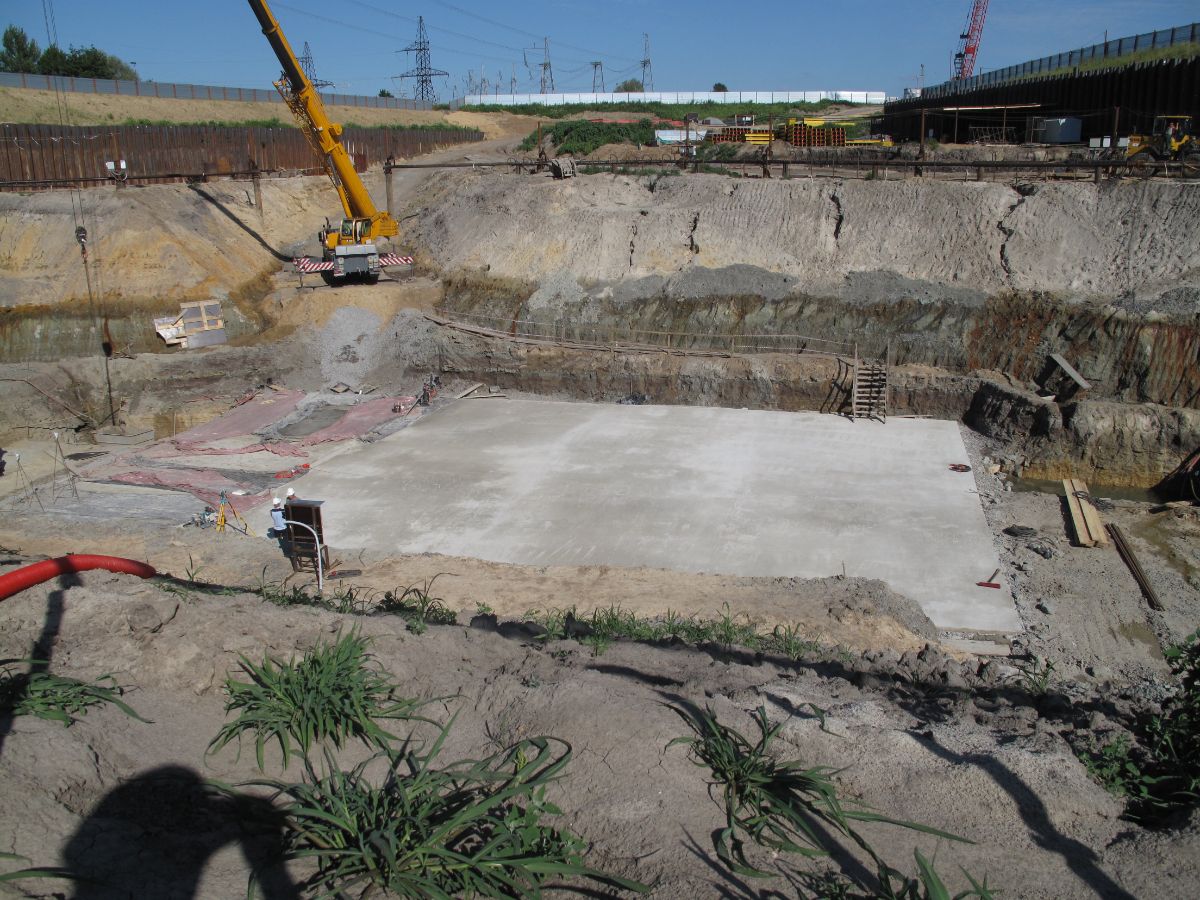

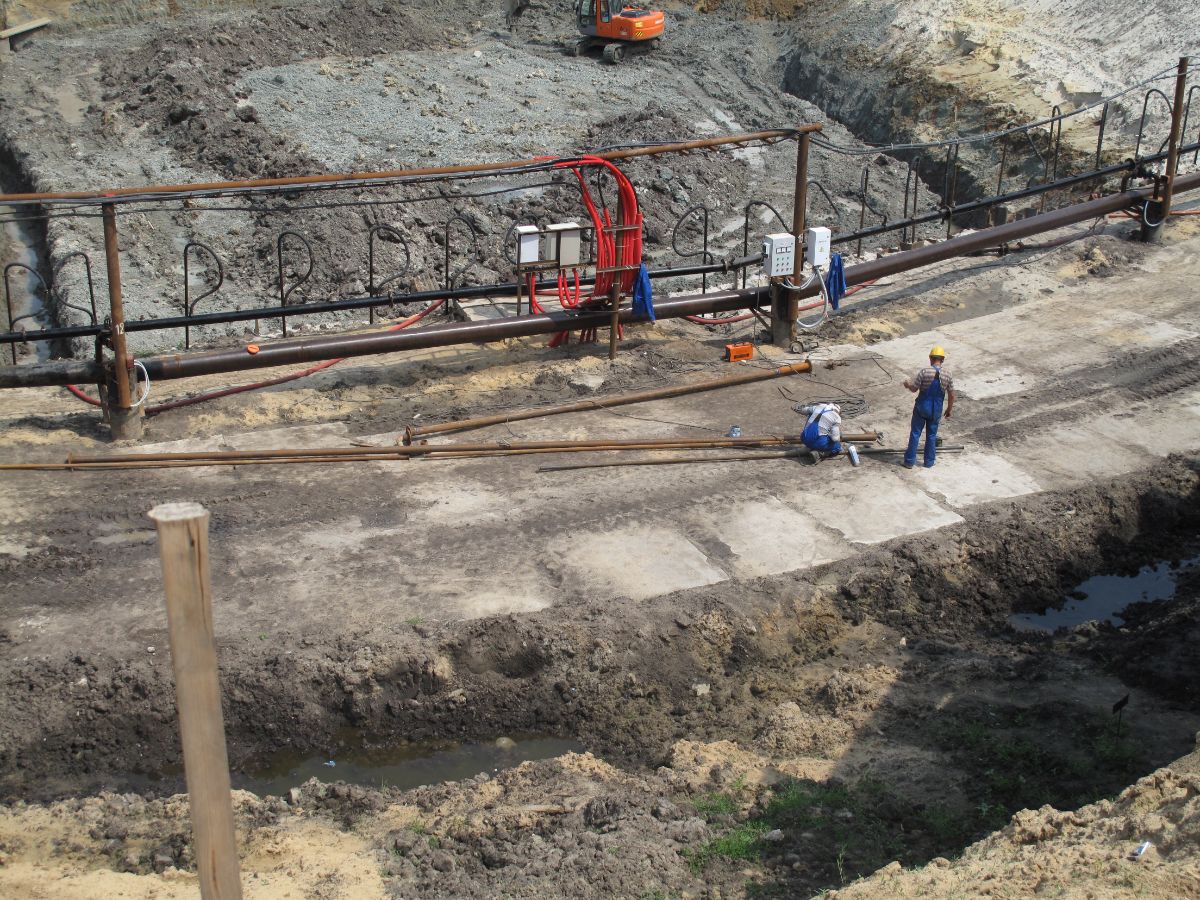

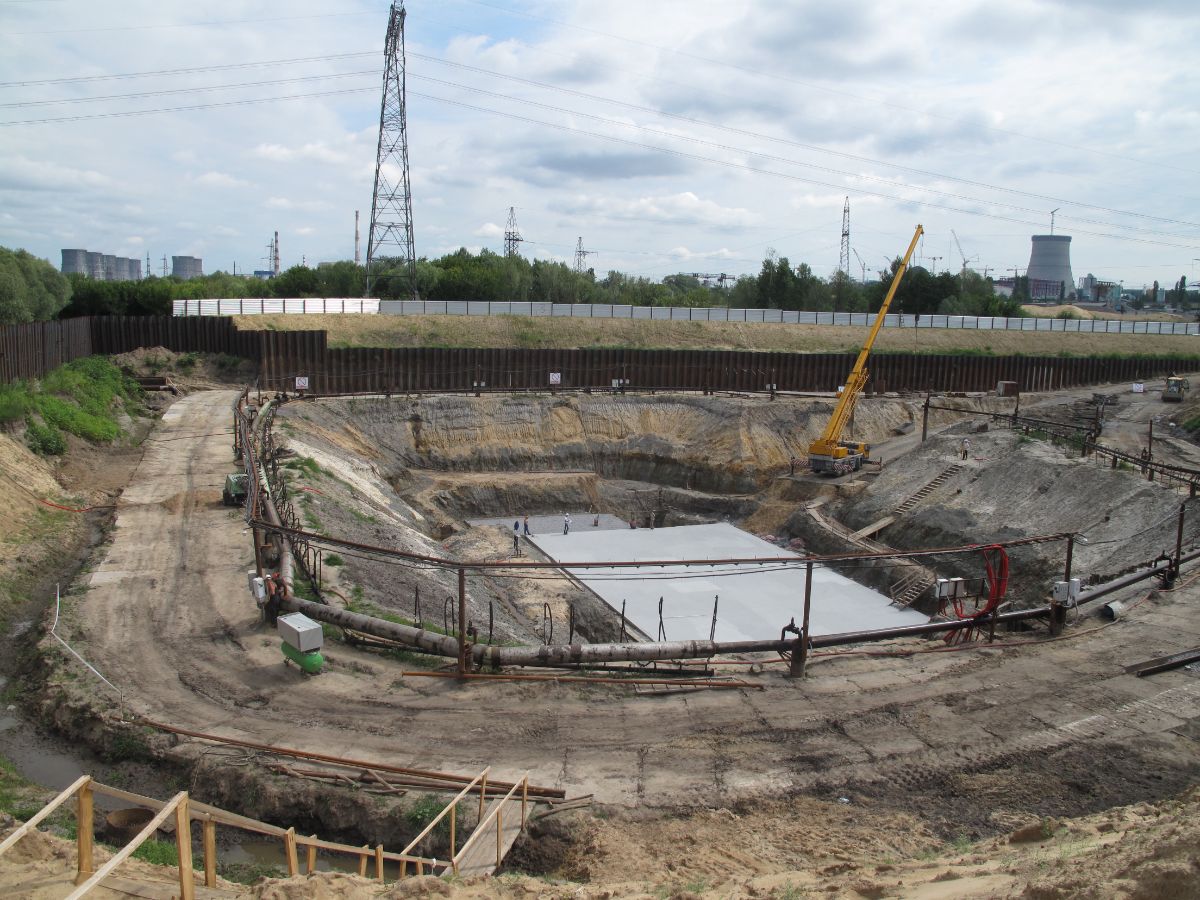

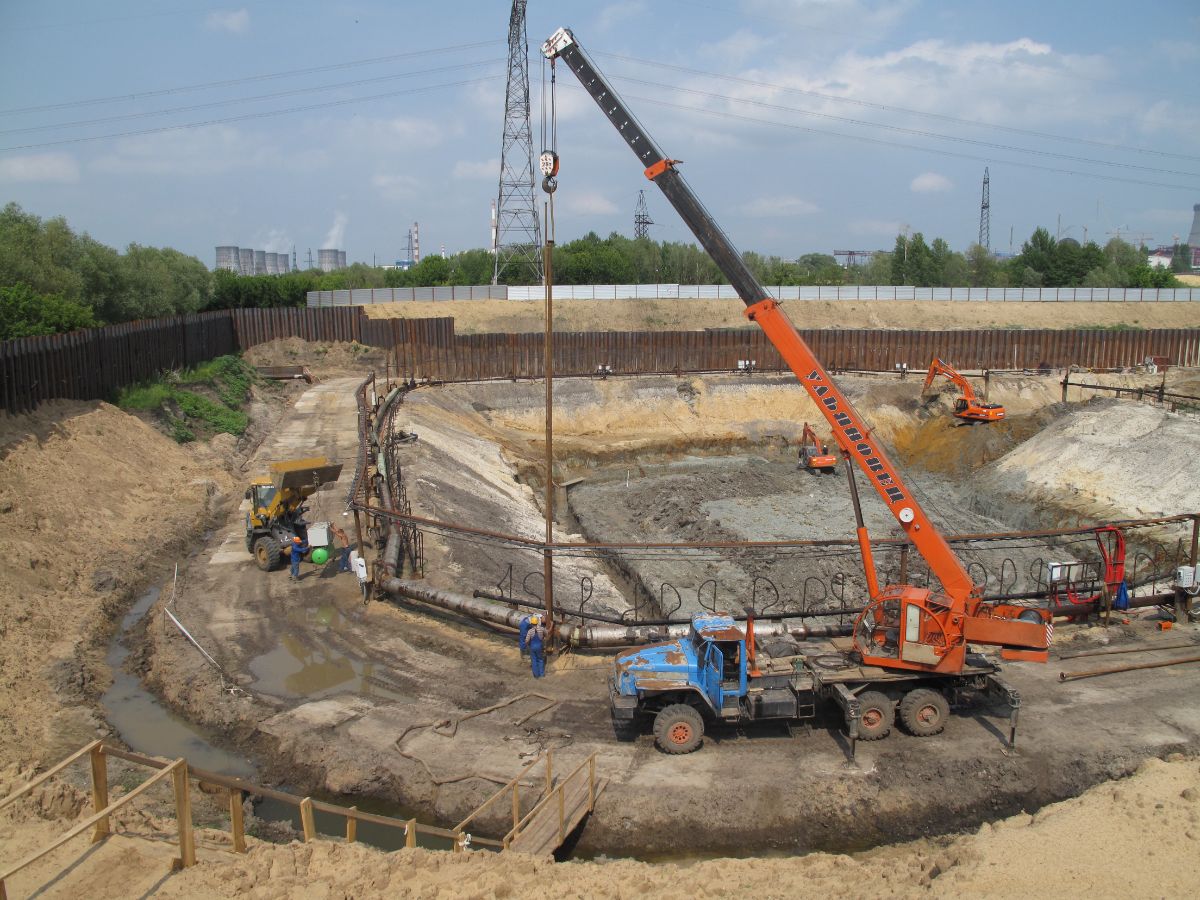

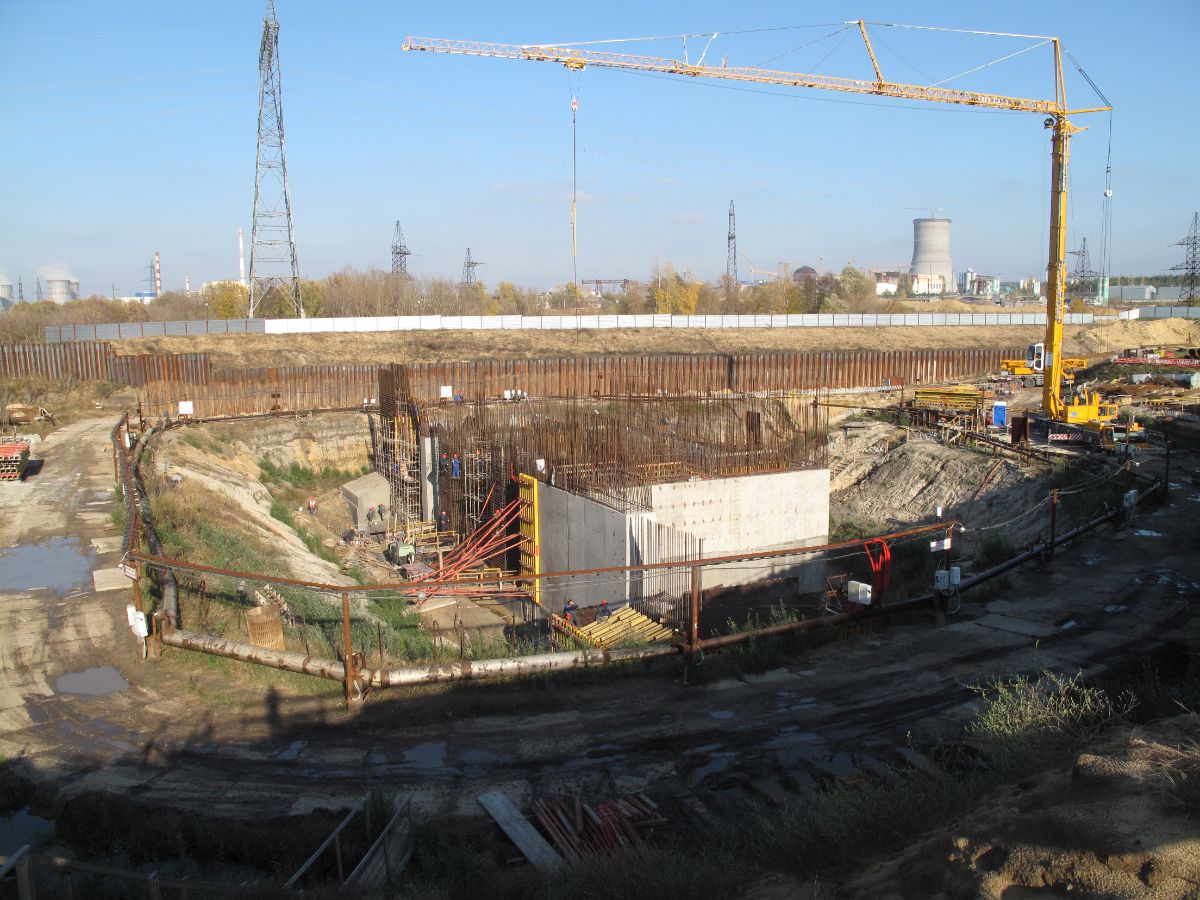

Насосная станция подпитки

Водопонижение состоит из 28 водопонизительных скважин c шагом 10 метров, 3 иглофильтровых установок ЛИУ-6БМ и системы открытого водоотлива. Скважины оборудованы фильтровыми колоннами диаметром 273 мм и насосами ЭЦВ10-65-65. Для наблюдения за уровнем грунтовых вод в строительный и эксплуатационный период пробурено 7 пьезометрических скважин, оборудованных фильтровыми колоннами диаметром 127 мм. Электроснабжение системы водопонижения выполнено от двух взаимнорезервирующих источников по высокой и низкой сторонам. Срок эксплуатации системы водопонижения составил 16 месяцев.

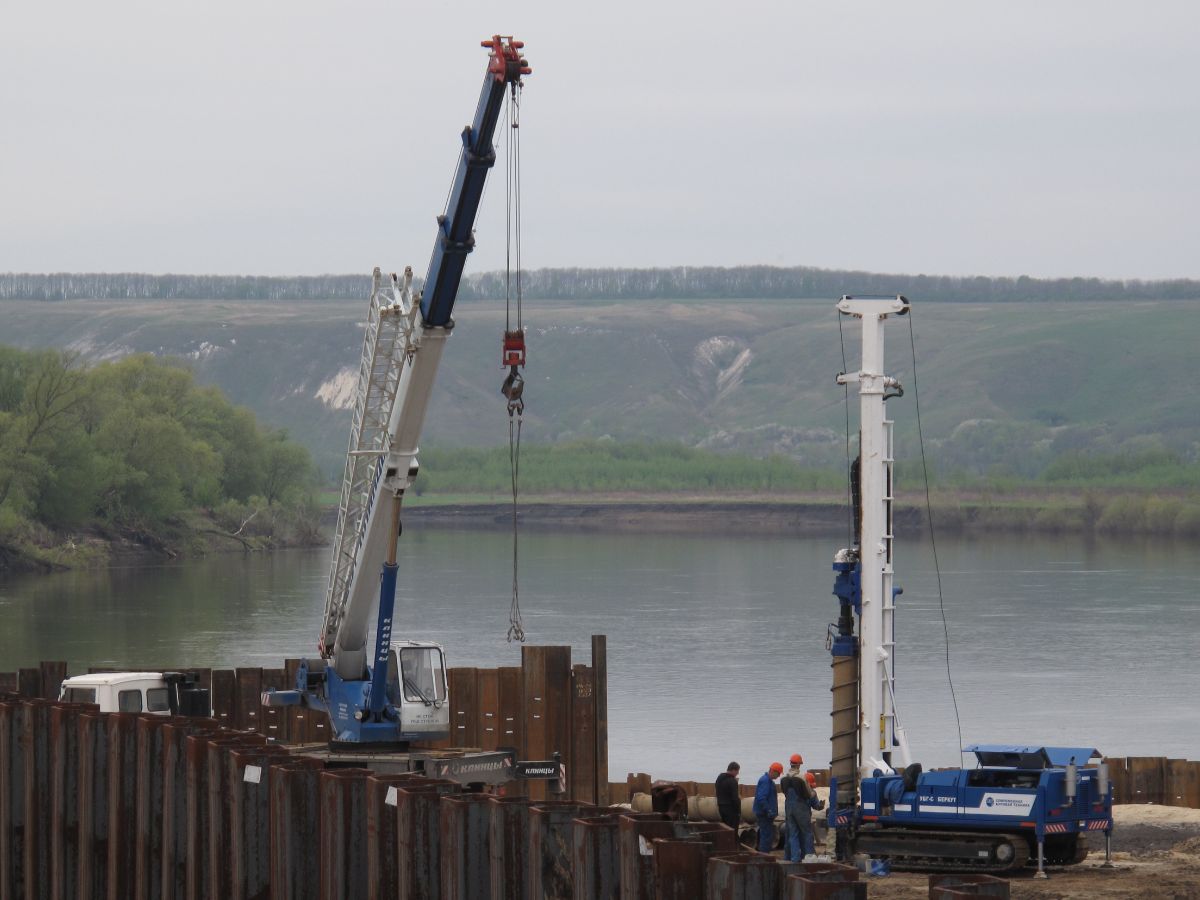

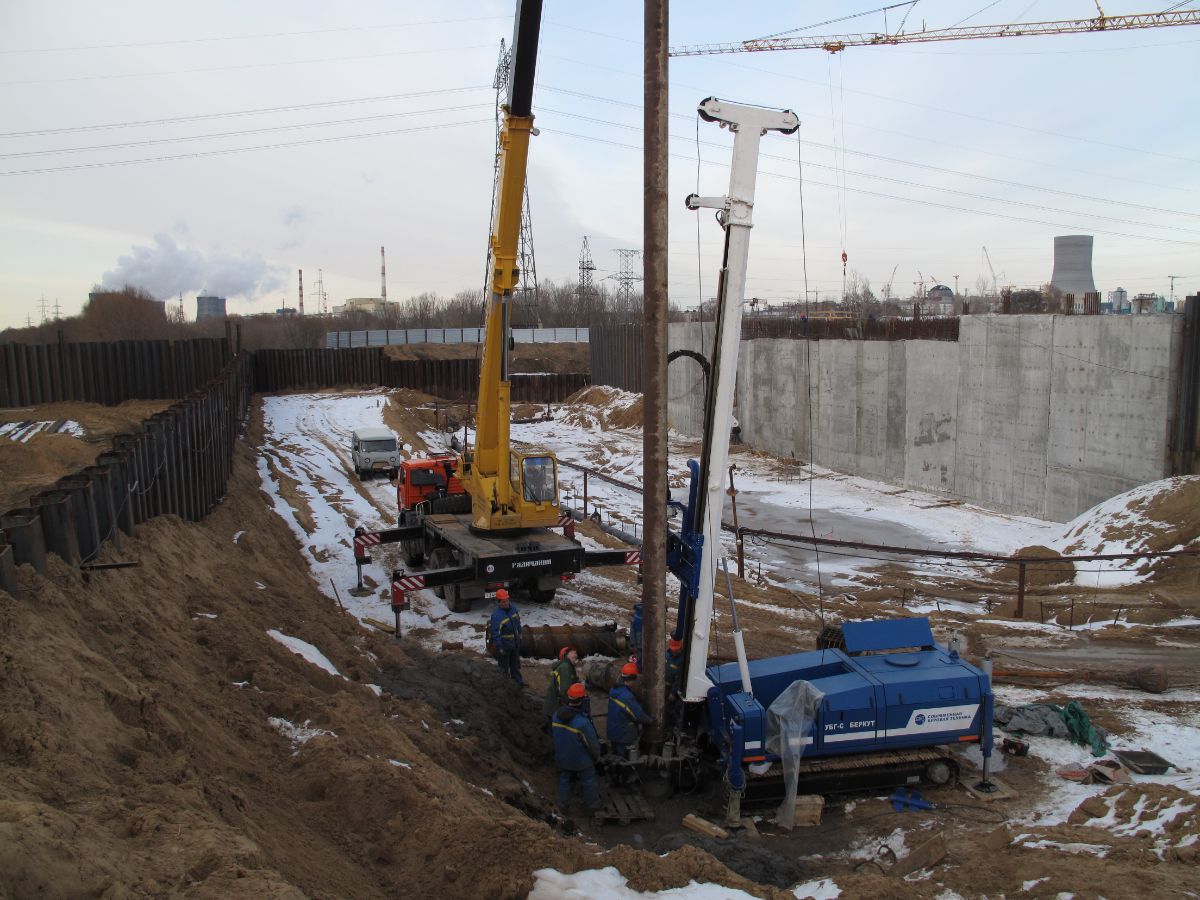

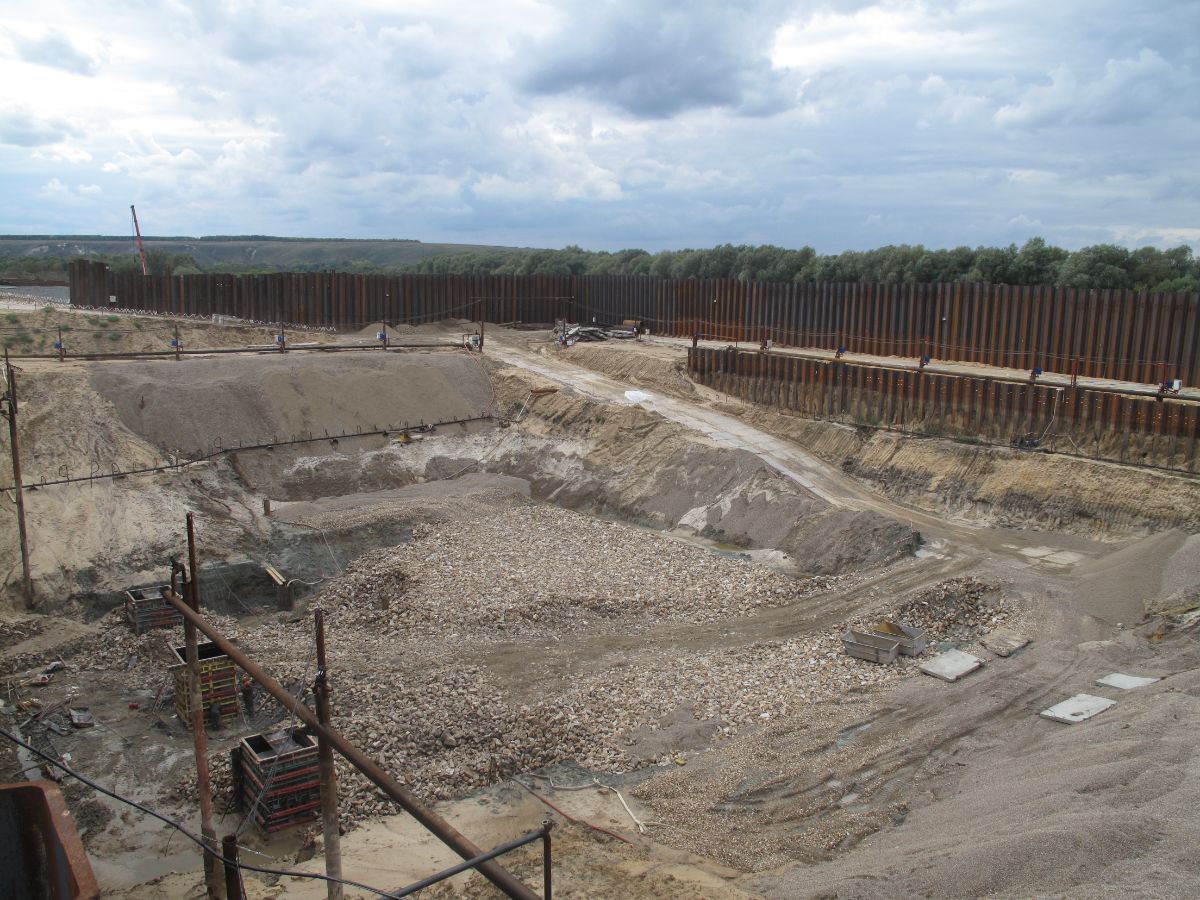

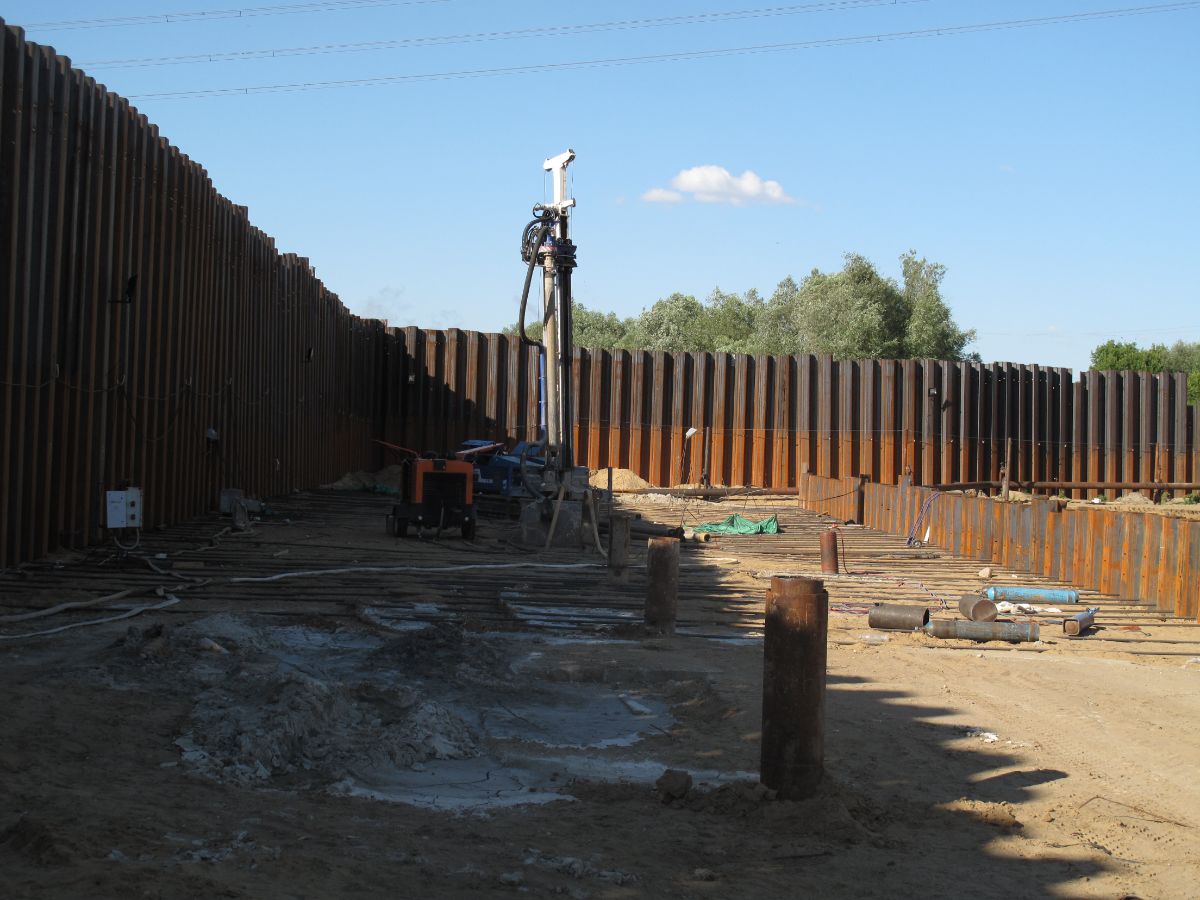

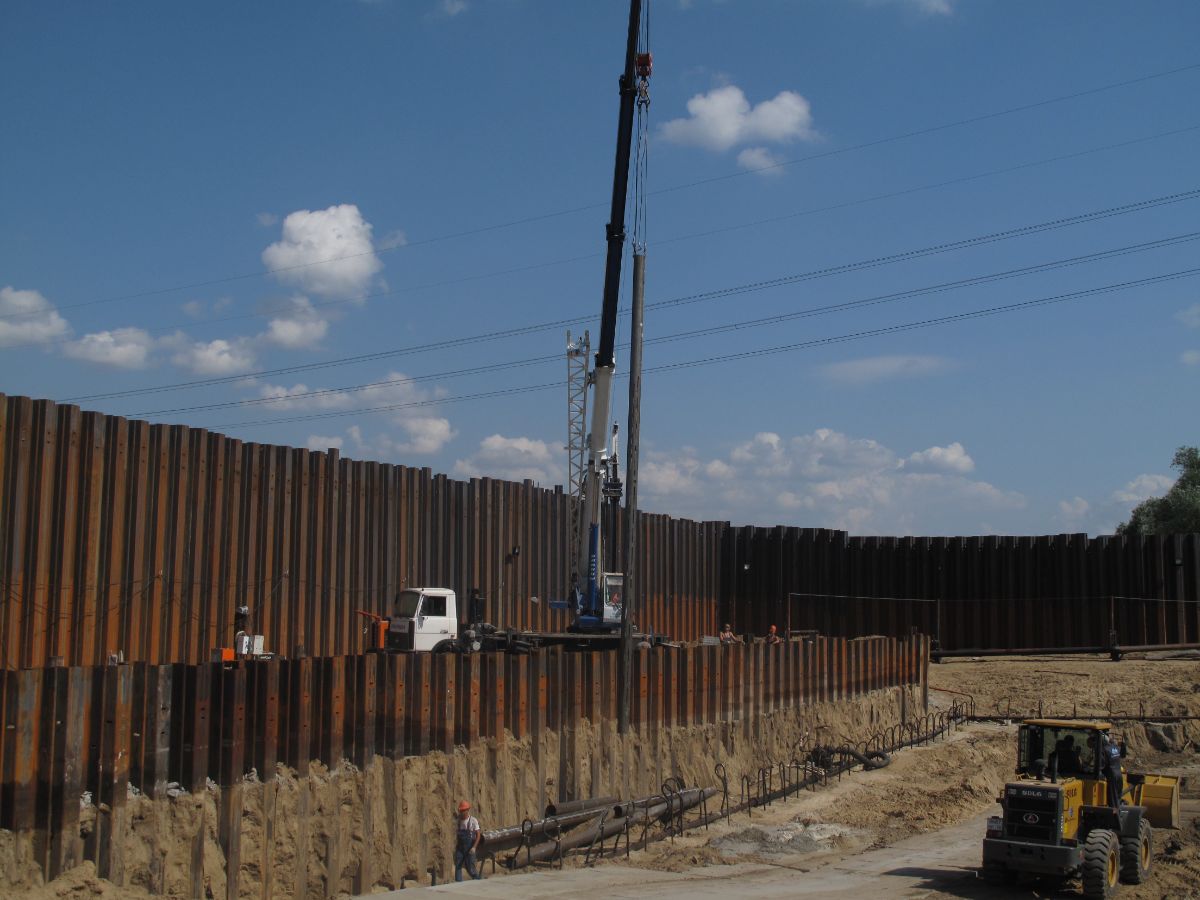

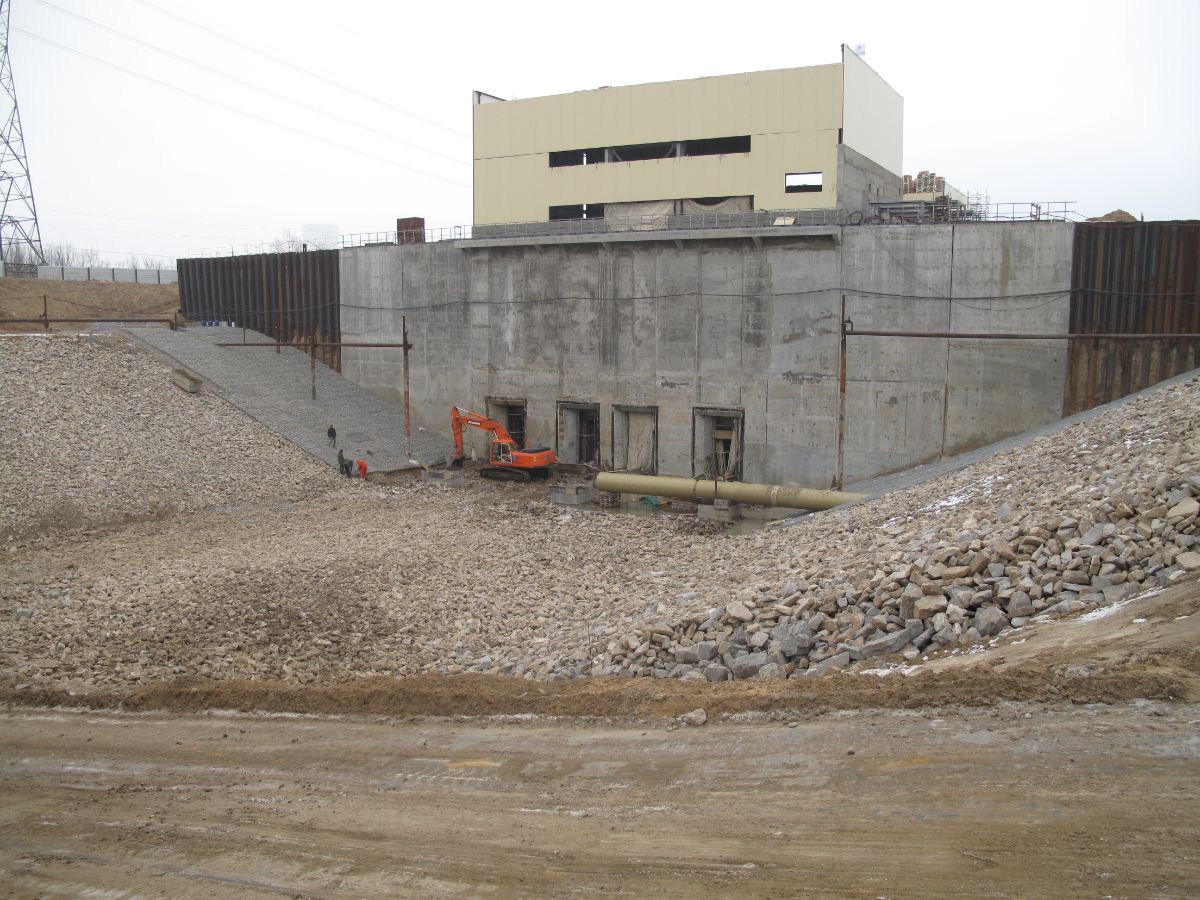

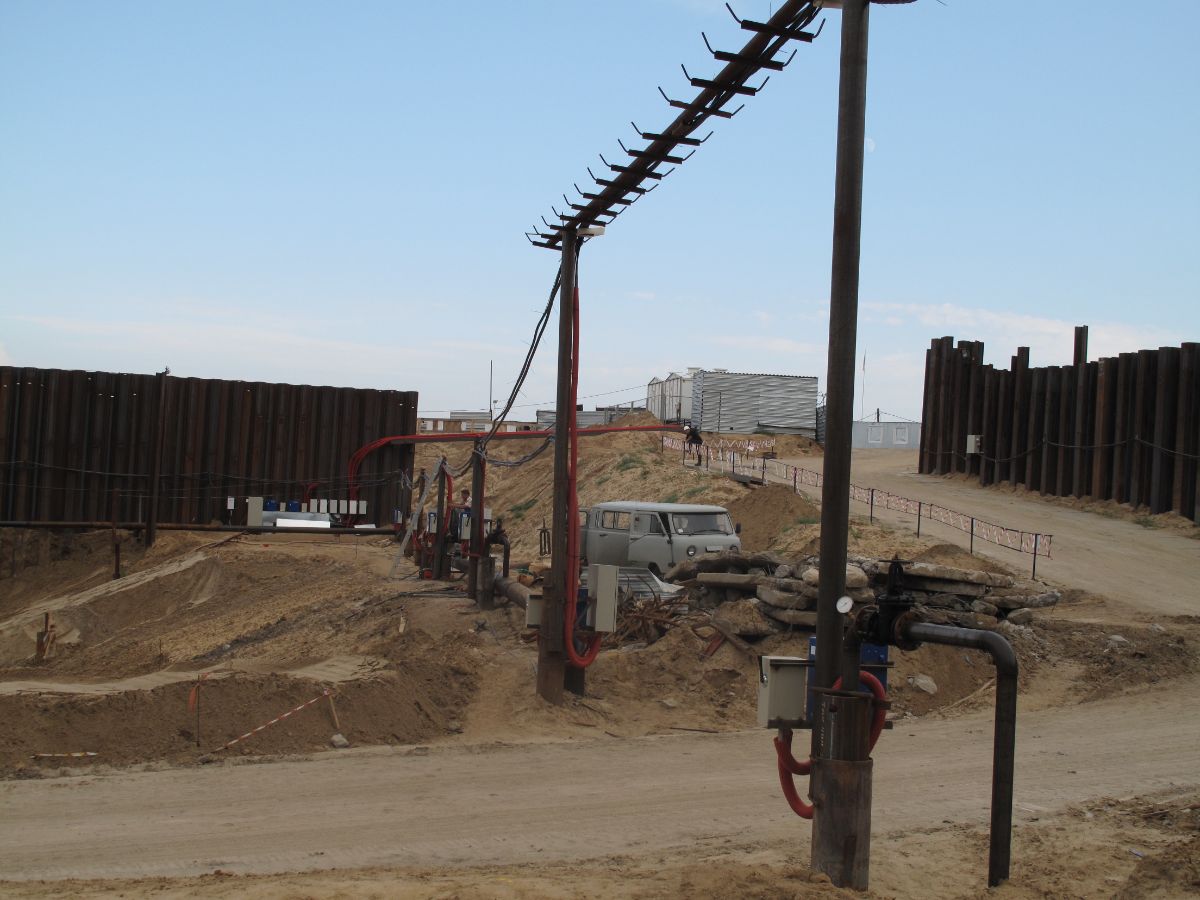

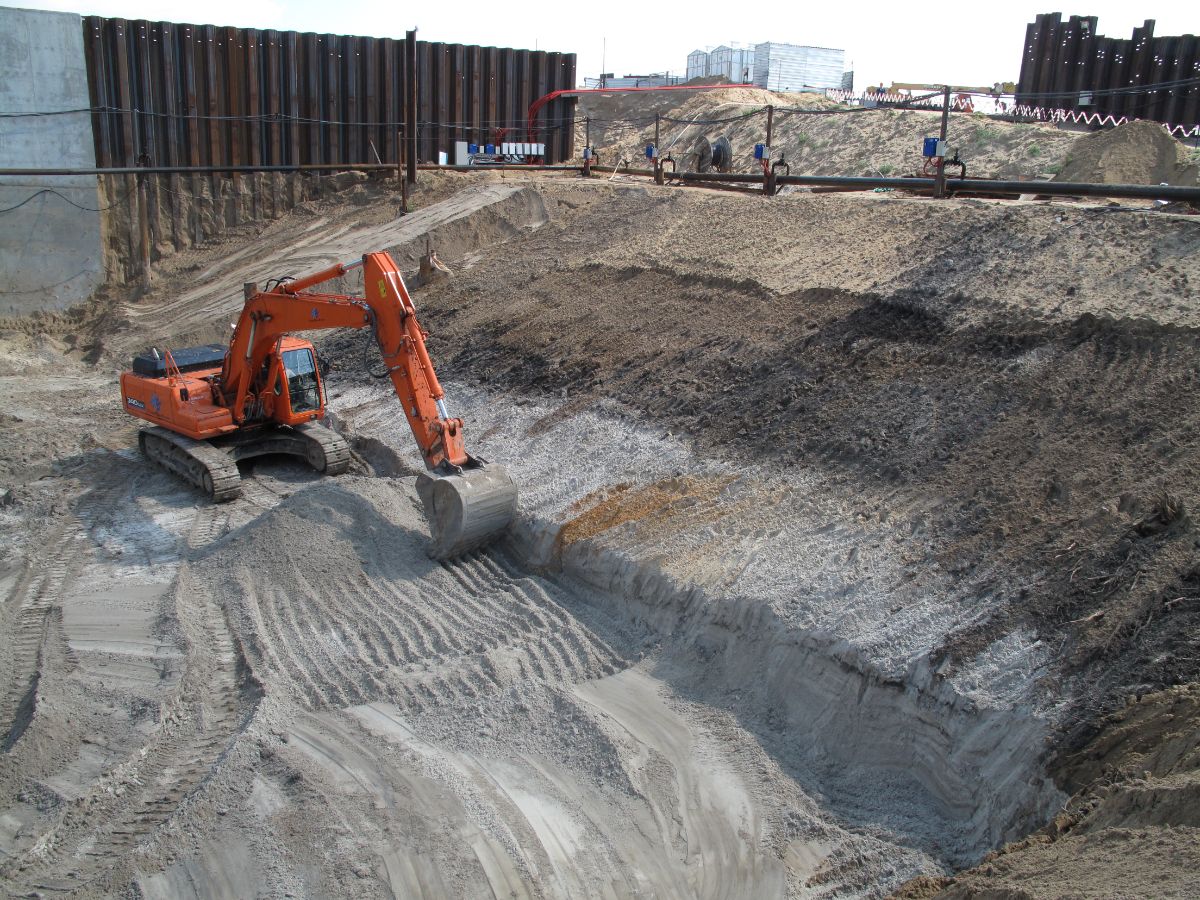

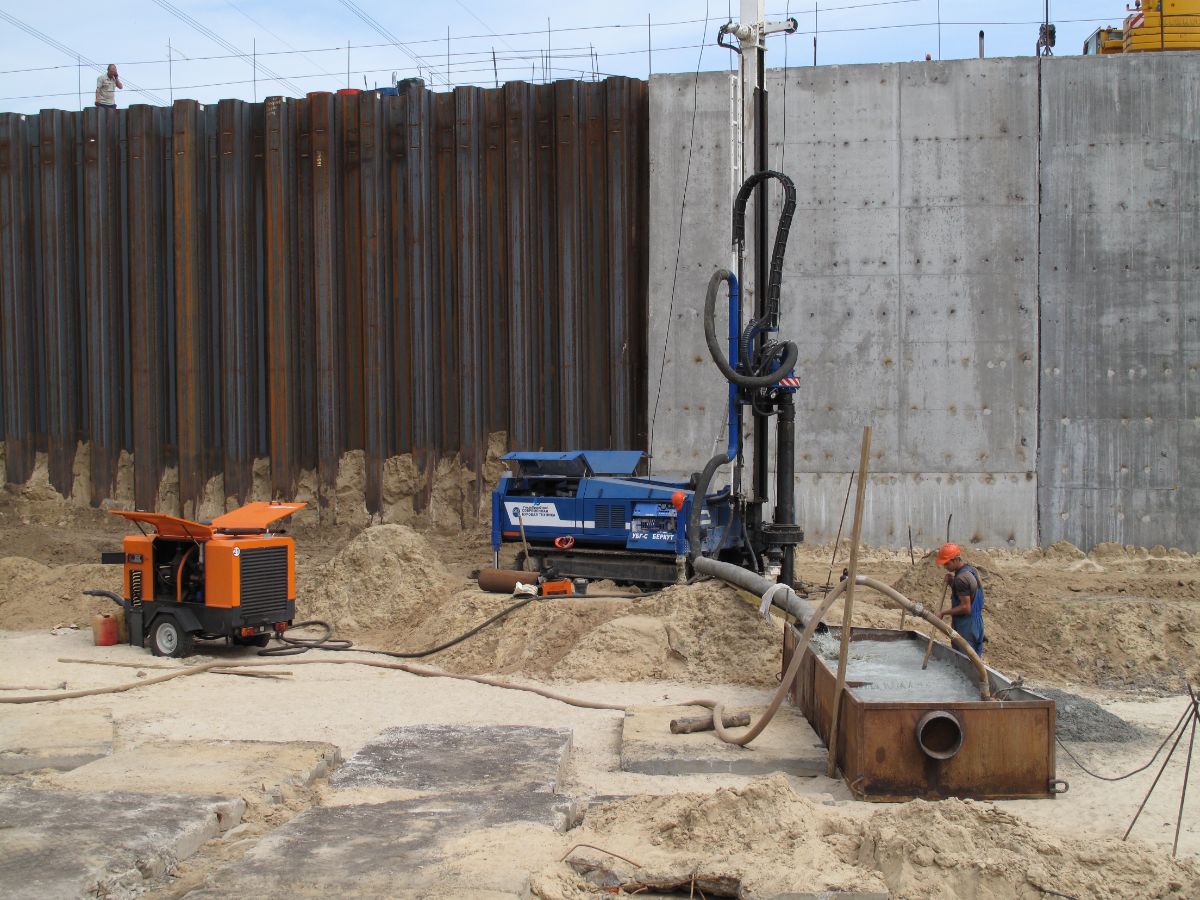

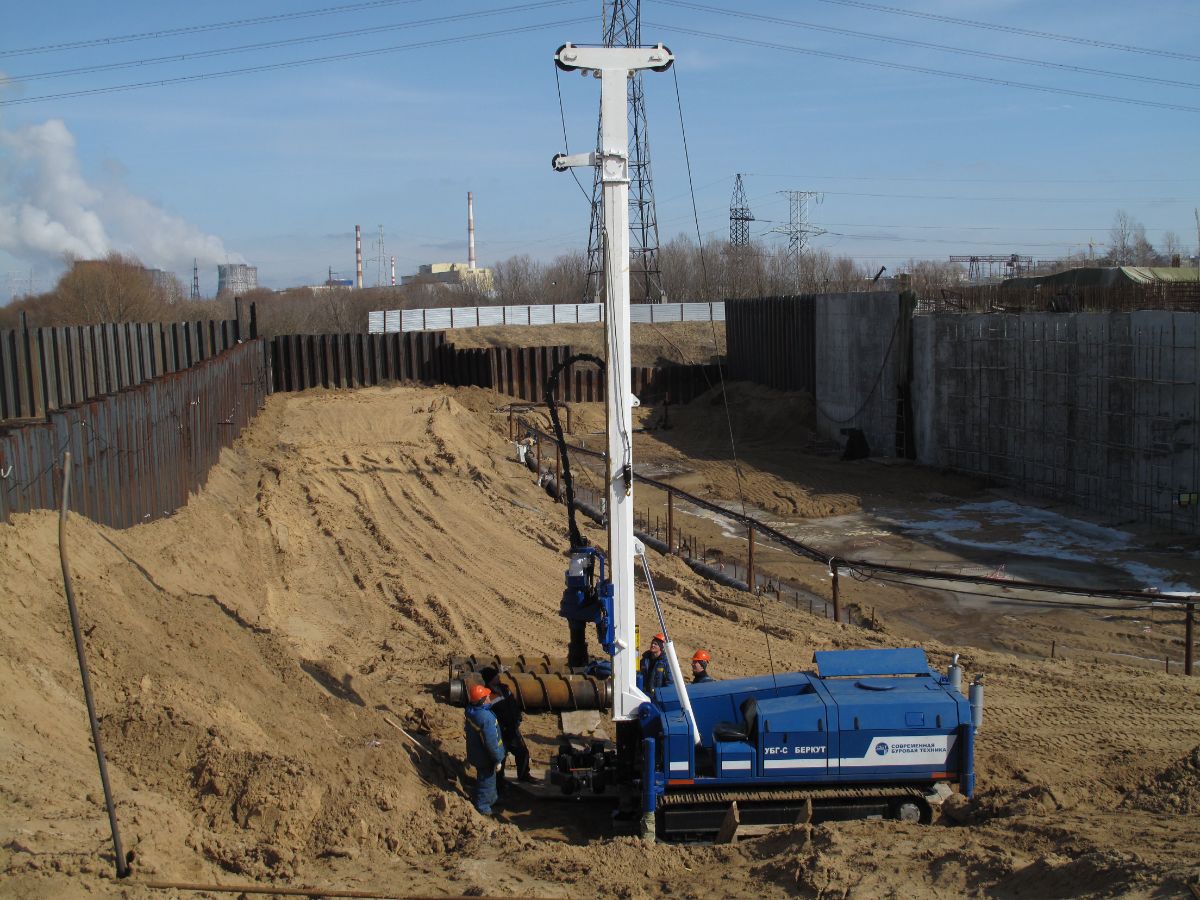

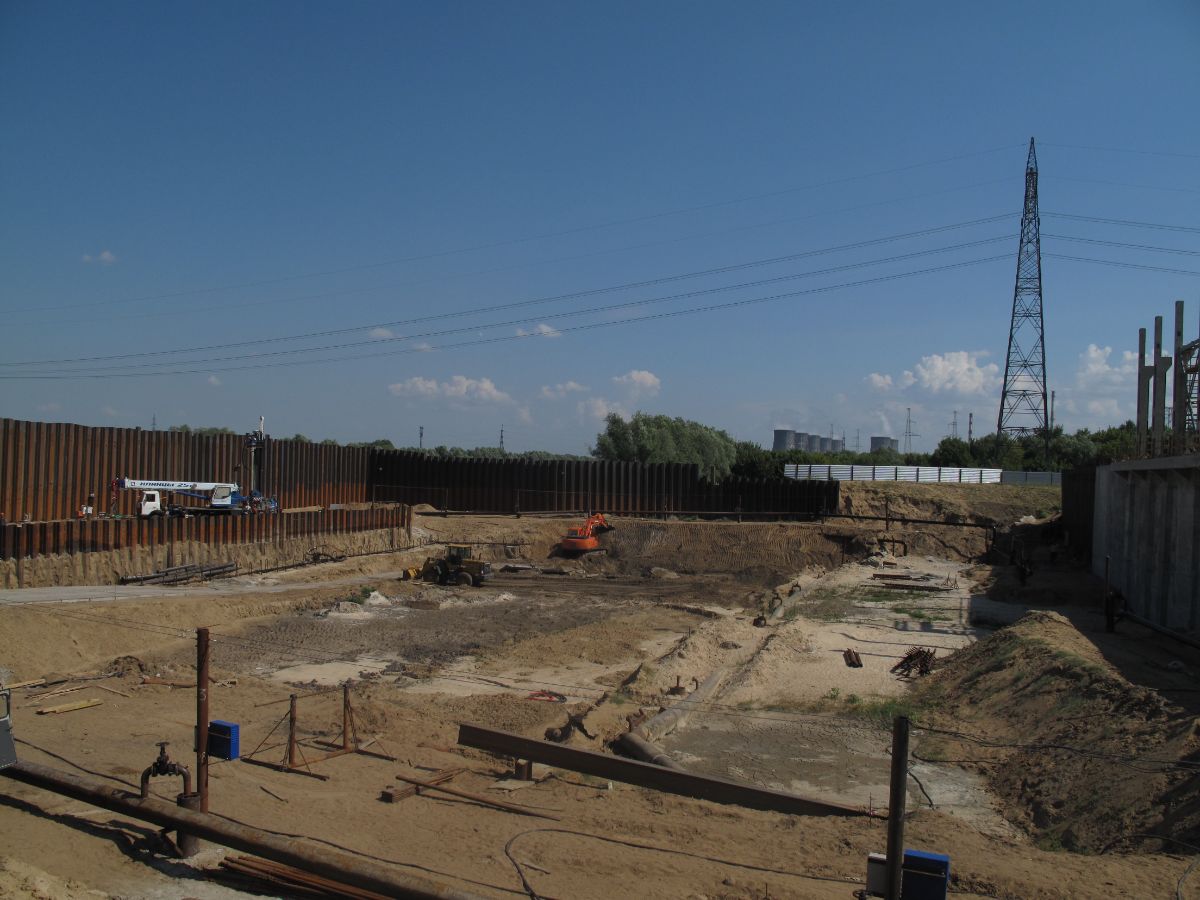

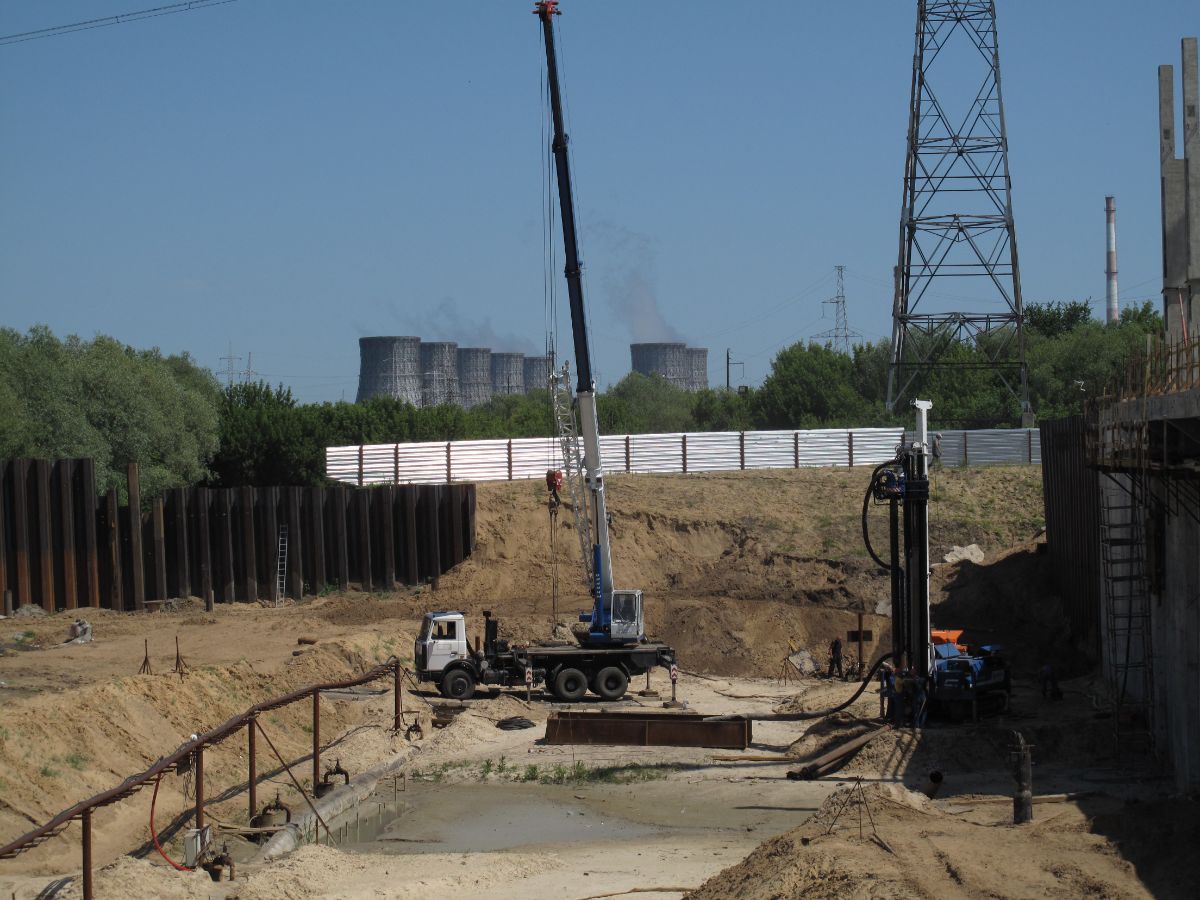

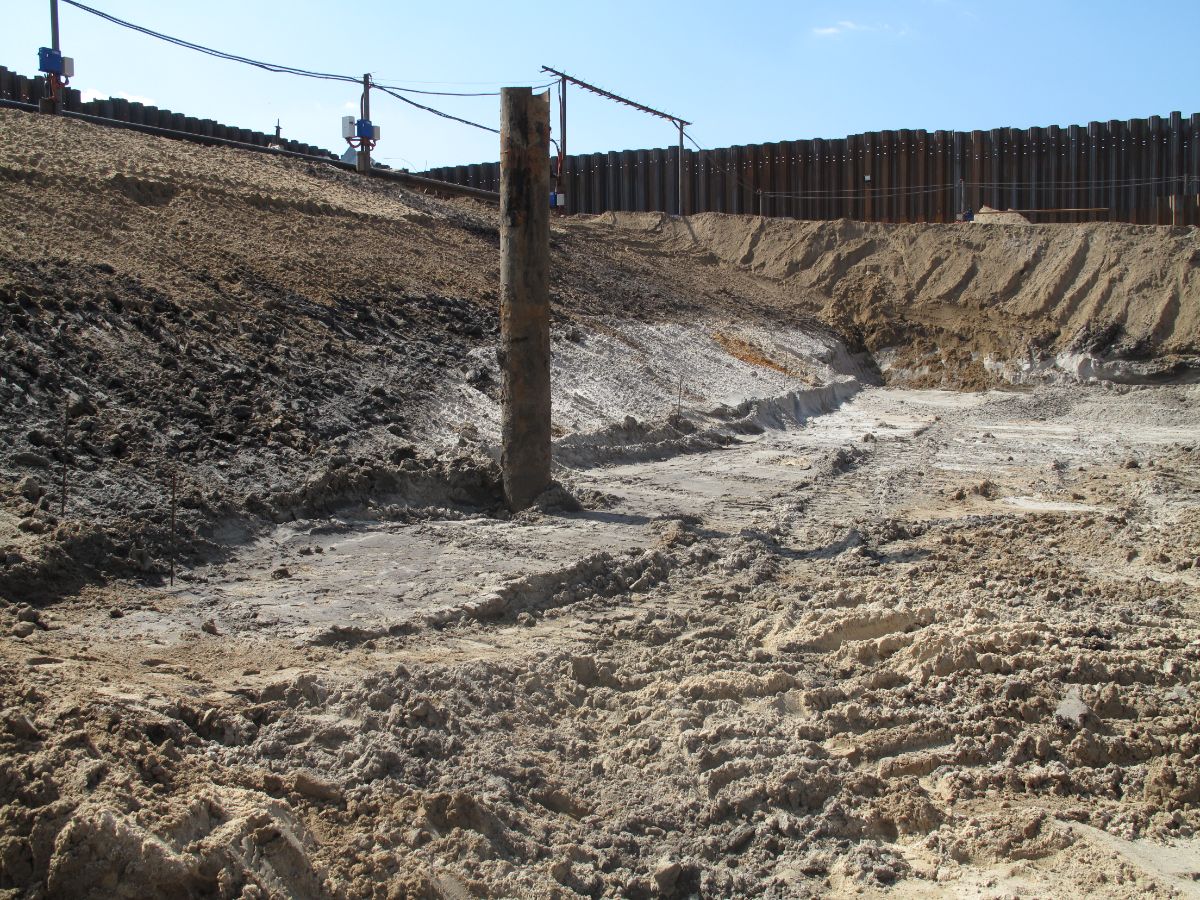

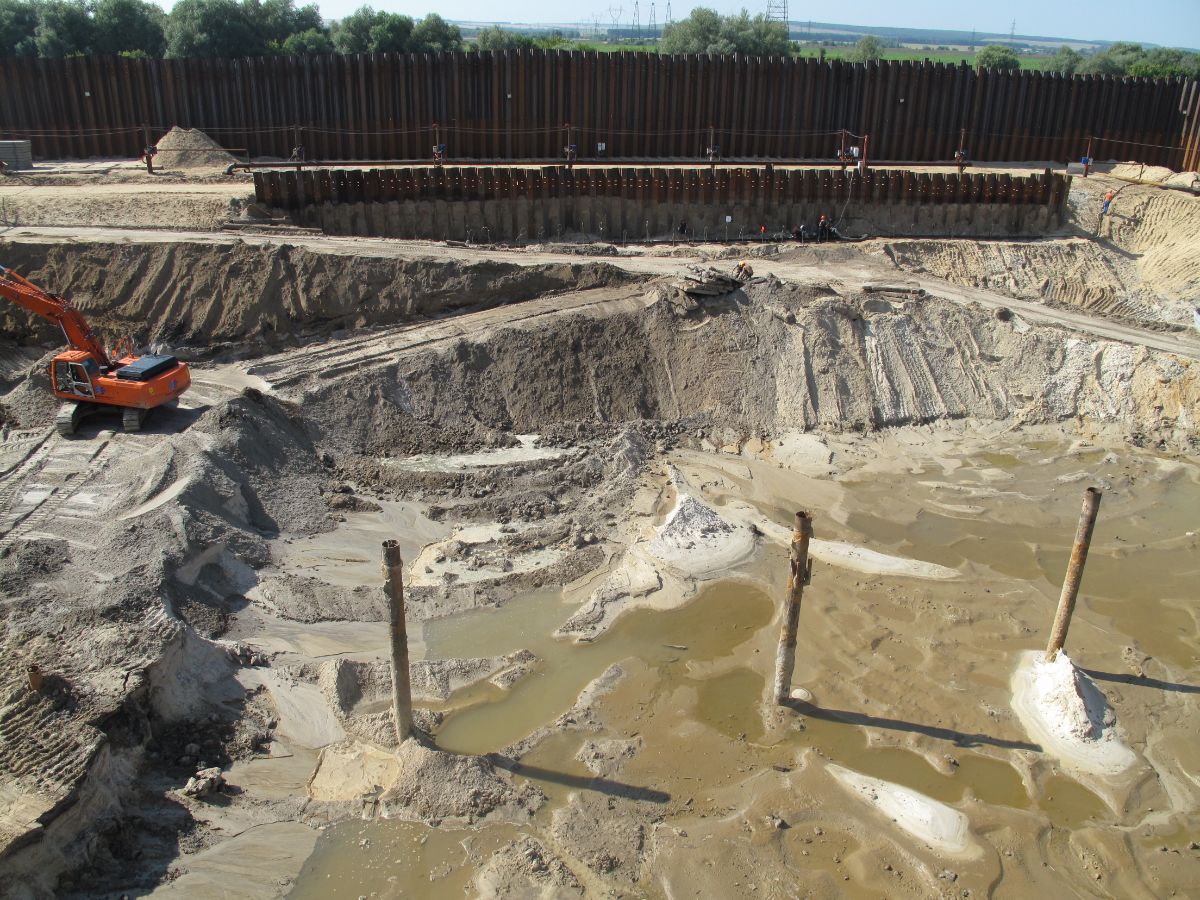

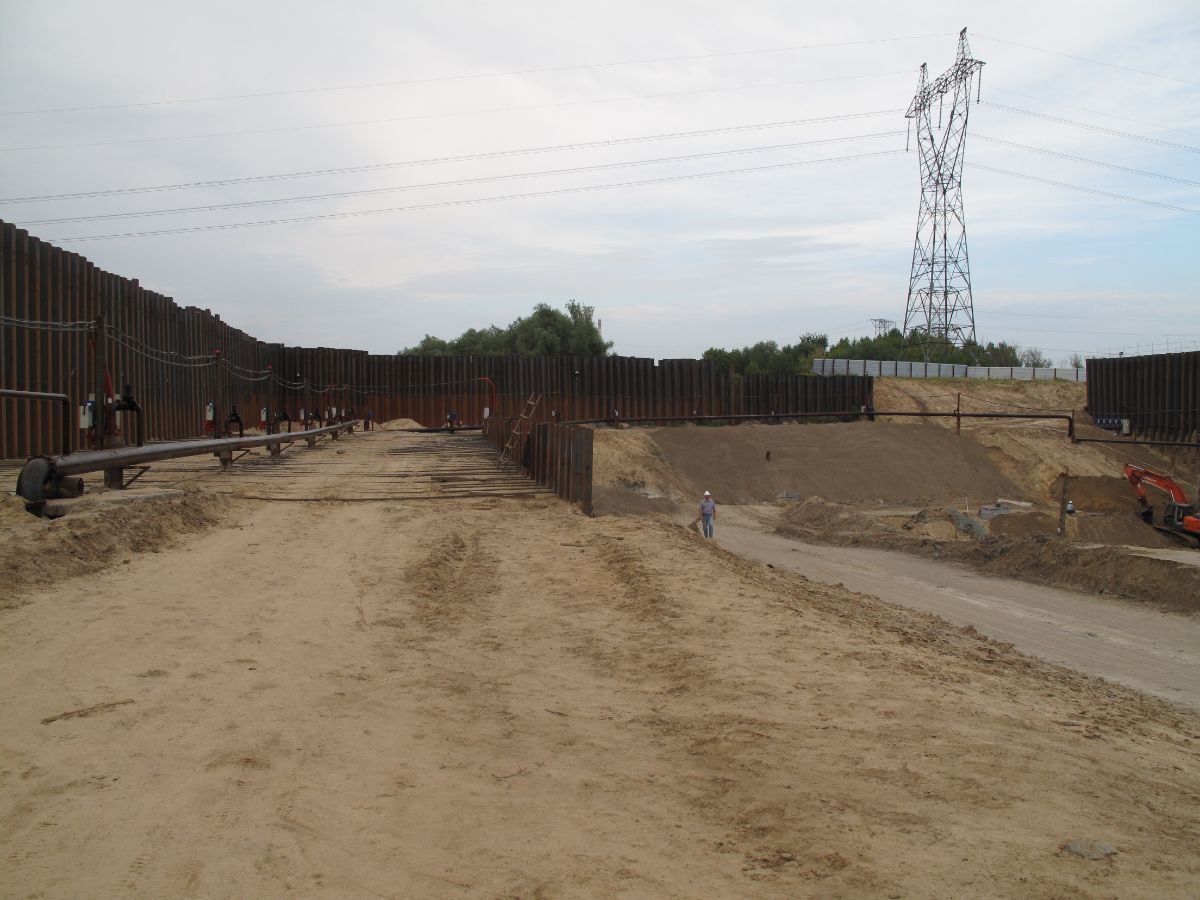

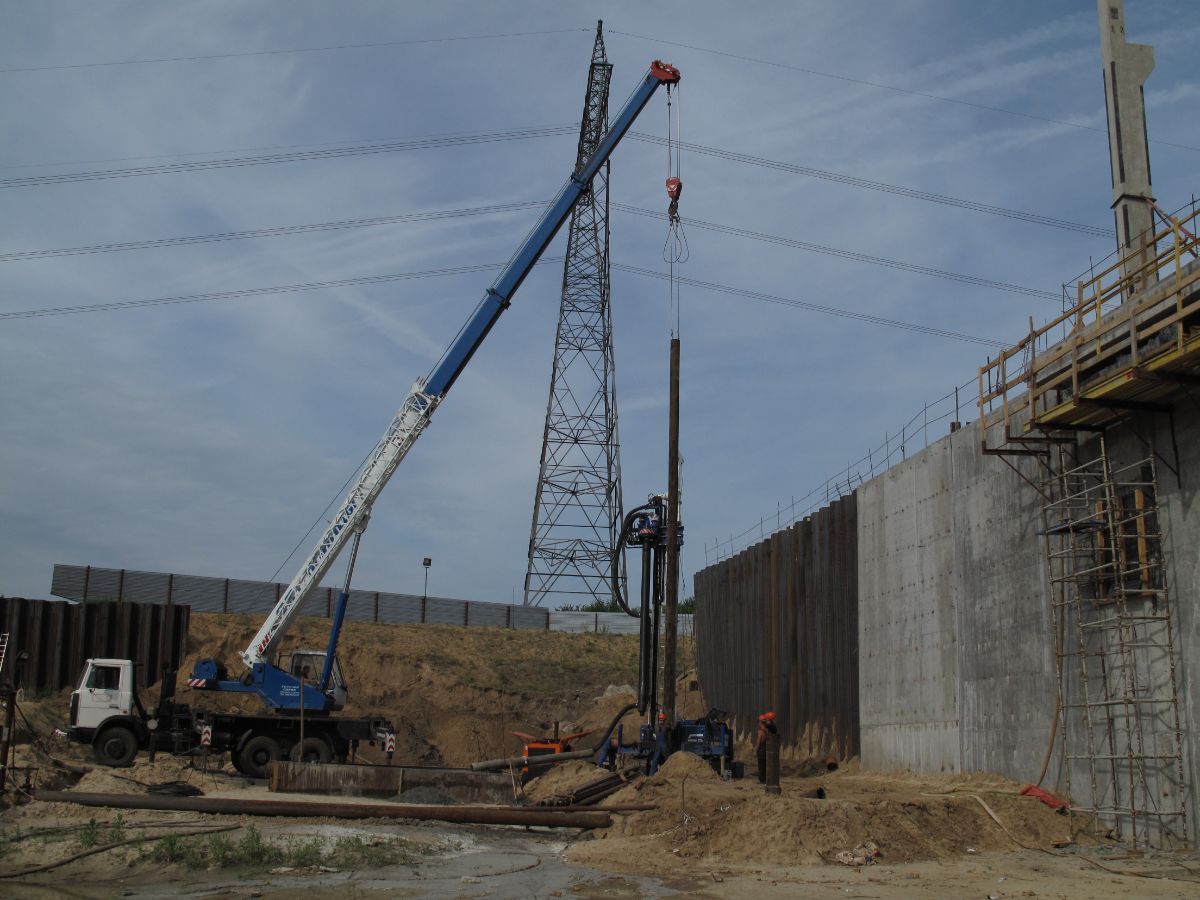

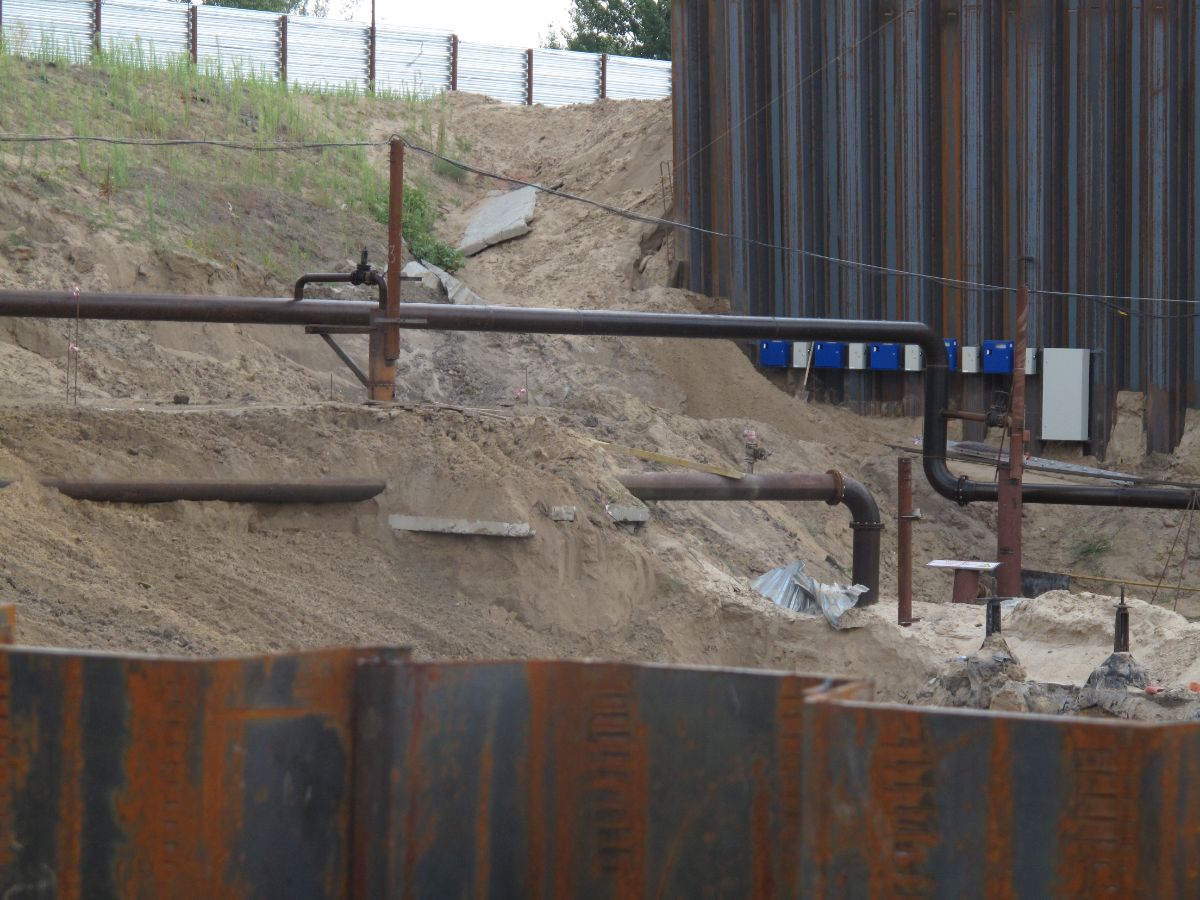

Водоподводящий ковш

Водопонижение состоит из 29 водопонизительных скважин c шагом 10 метров, 6 иглофильтровых установок ЛИУ-6БМ и системы открытого водоотлива. Скважины оборудованы фильтровыми колоннами диаметром 273 мм и насосами ЭЦВ10-65-65. Для наблюдения за уровнем грунтовых вод в строительный и эксплуатационный период пробурено 6 пьезометрических скважин, оборудованных фильтровыми колоннами диаметром 127 мм.

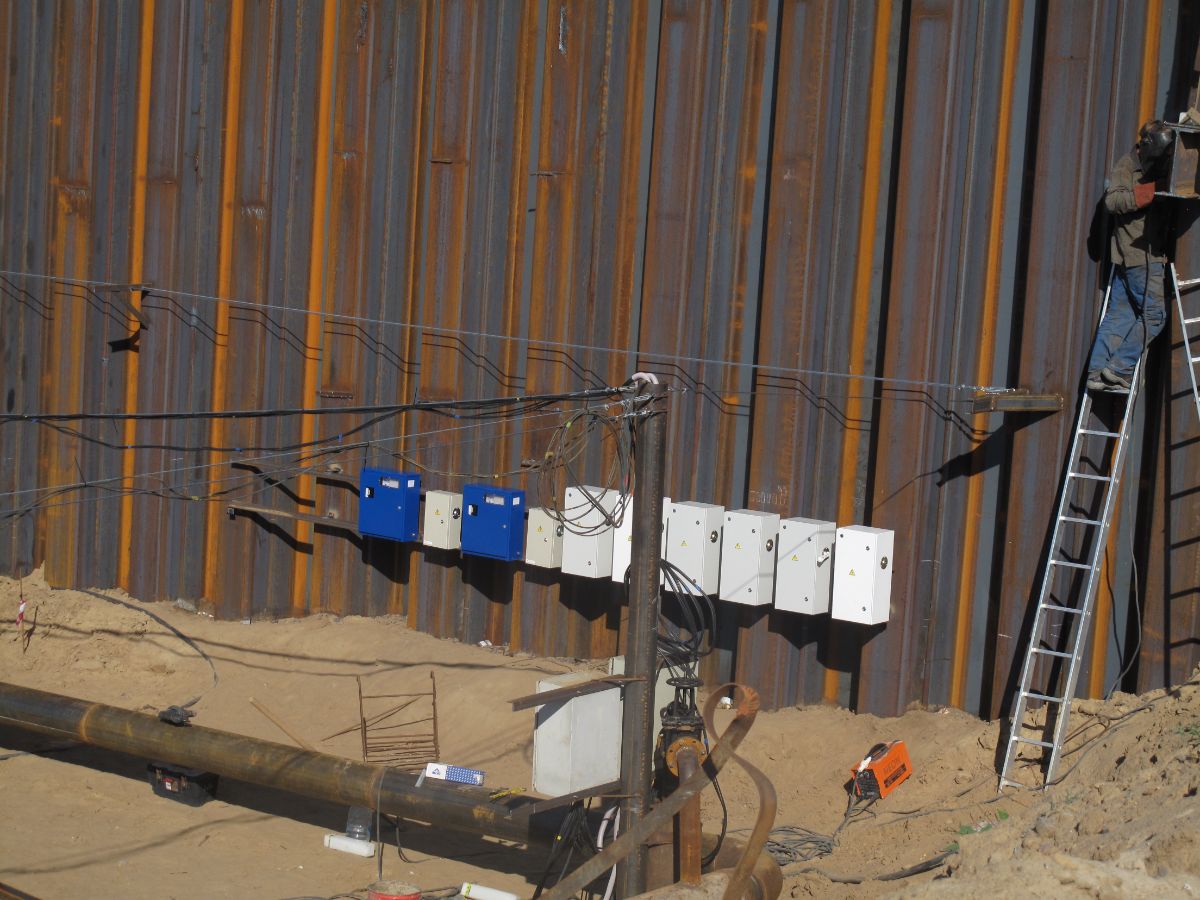

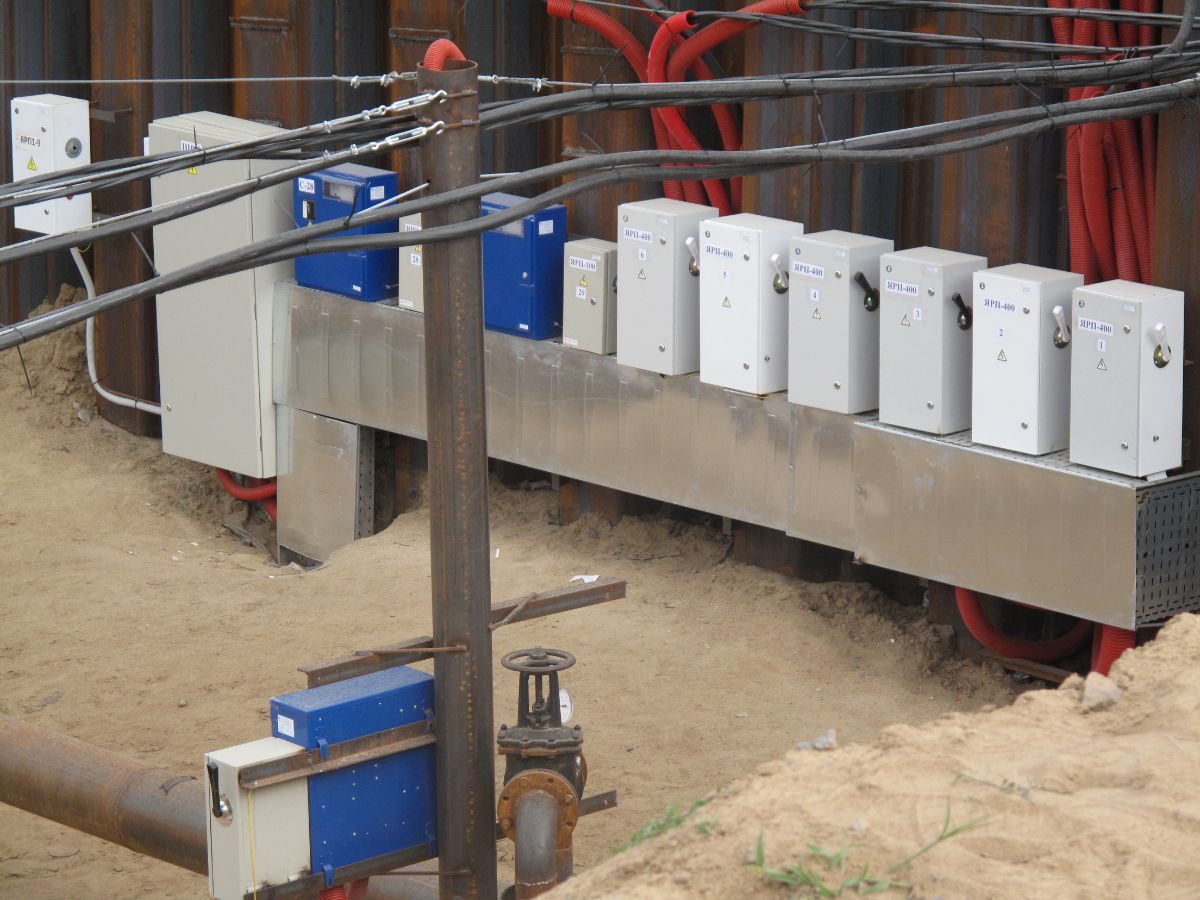

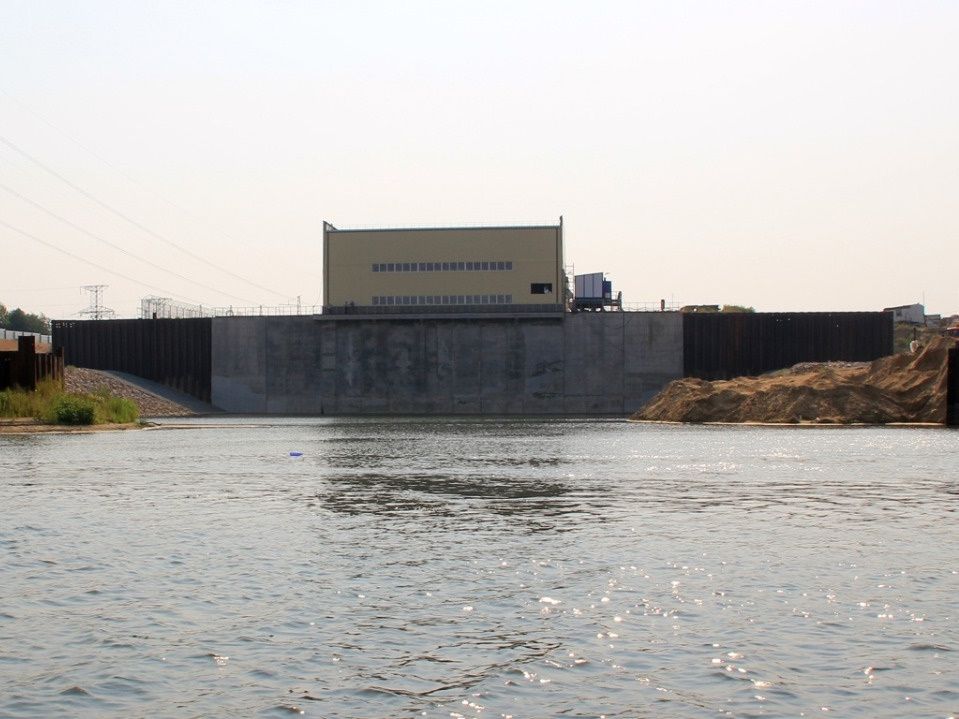

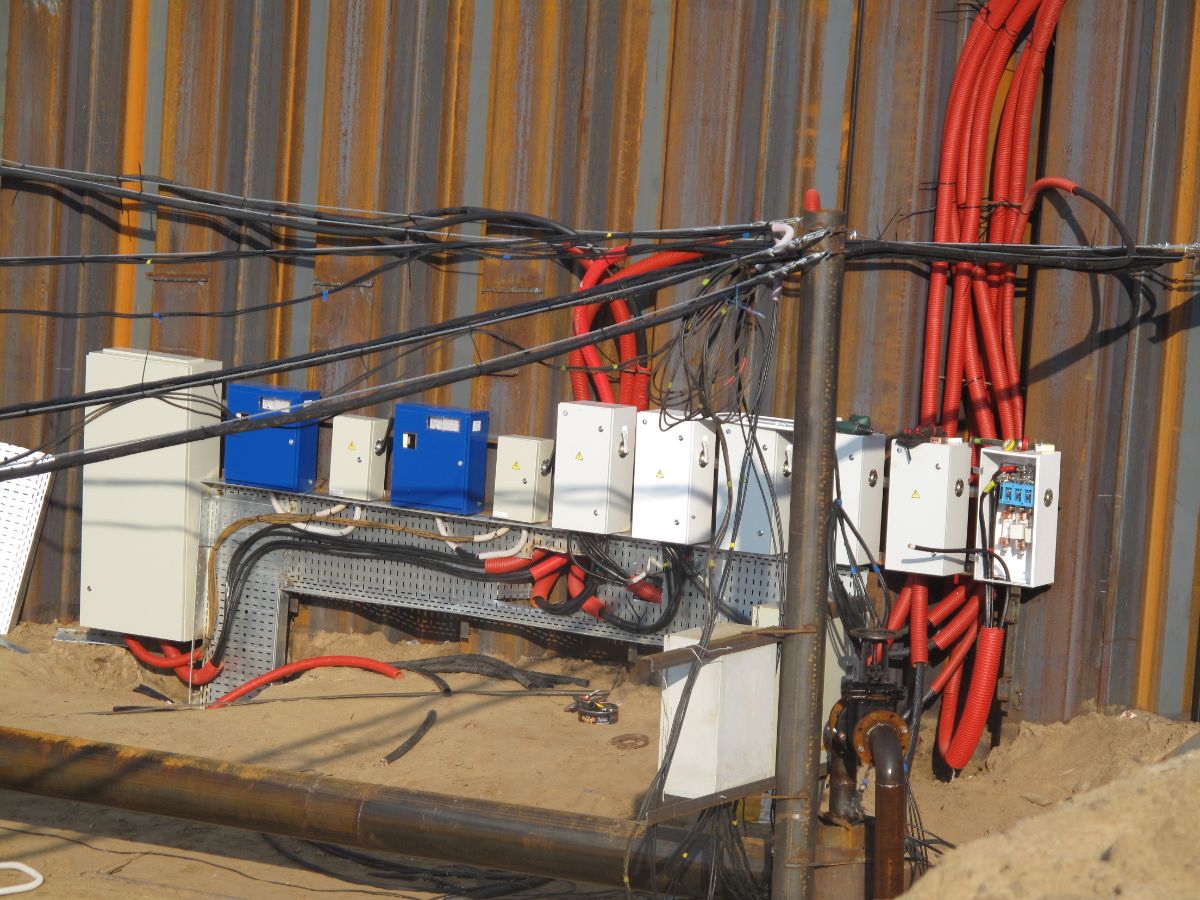

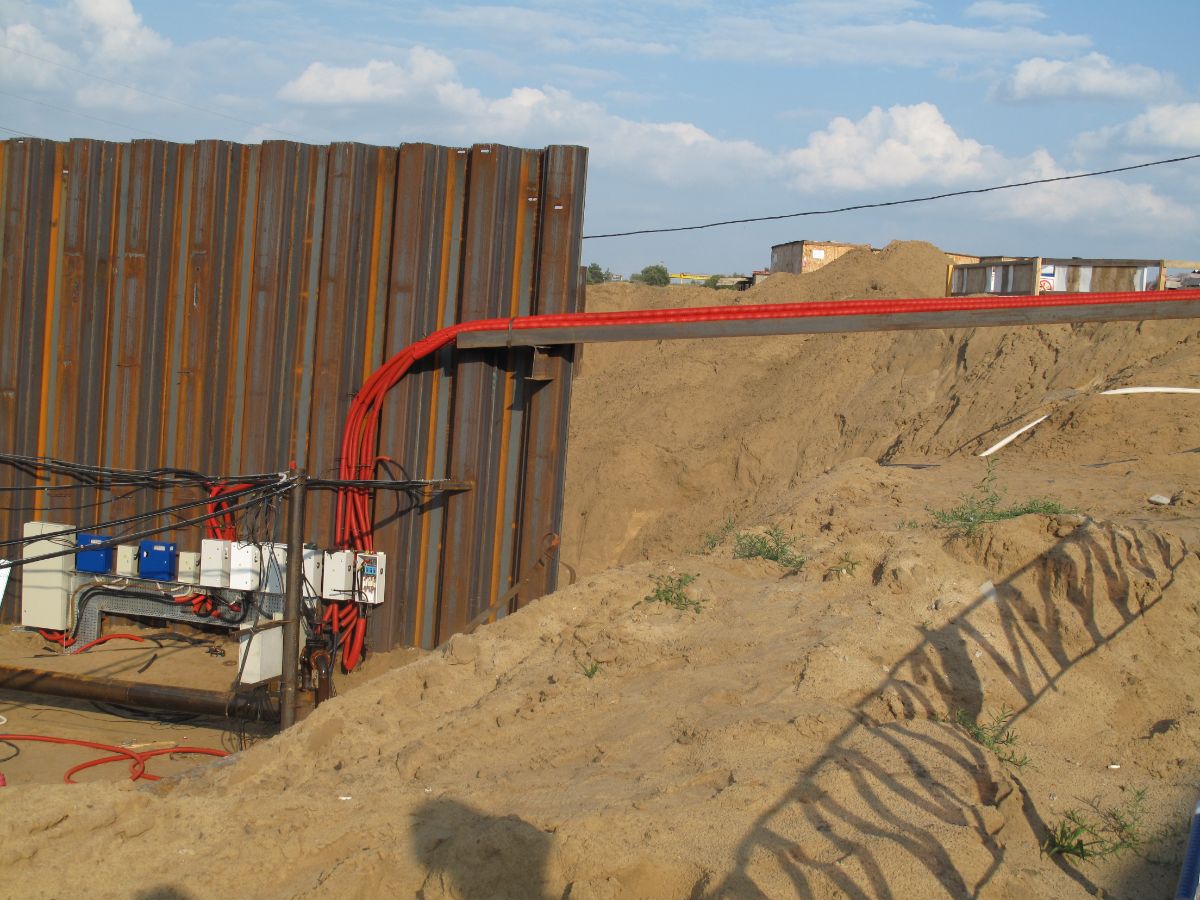

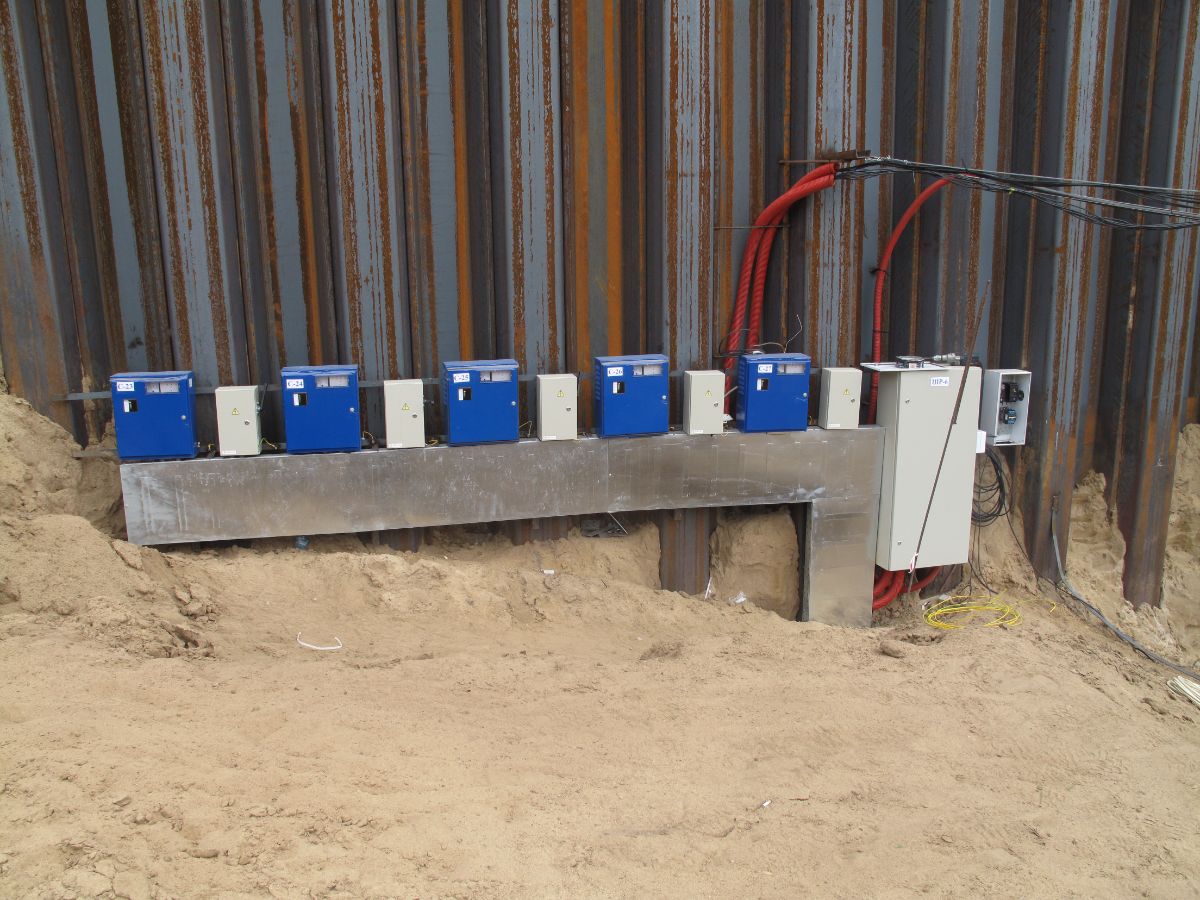

Электроснабжение системы водопонижения выполнено от двух взаимнорезервирующих источников по высокой и низкой сторонам. Срок эксплуатации системы водопонижения составил 14 месяцев. На время паводка система водопонижения консервировалась, котлован затапливался с последующей откачкой «мертвого объёма» из котлована и восстановлением в работу системы водопонижения.
